炼化MES功能架构

炼化MES功能架构设计依据

建设符合生产管理体系和生产工艺流程的炼化MES系统，需要以生产装置、物料储运、公用工程等为核心进行炼化MES功能架构。

根据制造业行业的生产信息化管理需求的研究，国际MES研究组织给出了标准的MES功能架构模型，包括资源分配及状态管理、作业计划与排产、生产单元调度、过程管理、操作者管理、维护管理、质量管理、文档控制、产品跟踪与谱系、性能分析、数据采集等是一个功能模块。

这一MES功能架模式，是制造业企业进行MES系统设计、开发、实施的主要依据，炼油化工行业也是如此，根据国内外大型炼化企业MES系统建设案例和经验来看，炼化MES功能架构设计，大多是企业在标准MES功能架构模型的基础上，参考行业经验，根据本企业的业务需求和管理需求，设计完善的炼化MES功能架构，形成具有个性化的MES系统。

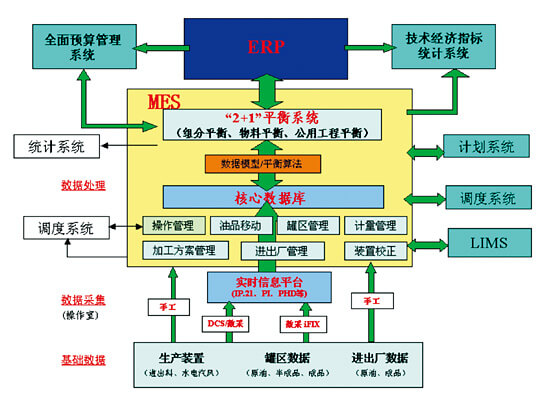

炼化MES功能架构

炼化MES功能架构

根据大型炼化企业的集中式和分布式两种管理结构要求，炼化MES系统需要针对集团总部和企业进行双层功能架构设计。

炼化MES系统需要支持集团型炼化企业总部的生产信息监控，集中式炼化MES功能架构主要包括：计划跟踪、调度信息、统计信息、报警管理、装置KPI，这些功能集成于中国石化生产营运指挥系统中，在总部生产调度指挥中心大屏幕上炼油生产、化工生产与油气勘探、开发和生产、原油资源供应、化工产品销售，成品油物流和销售等核心业务的主要情况一同展示。

炼油化工生产企业MES功能架构需要包括：罐区管理、仓储管理、进出厂管理、物料移动管理、操作指令管理、装置校正、调度平衡、统计平衡、化工辅料管理、公用工程管理、实验室管理系统接口、实时数据库接口等功能。

炼化MES生产管理平台功能架构

通过实施炼化MES系统可以在炼化企业内建立一个统一的生产运行管理平台，其功能同样分为总部和地区公司2层。

针对总部层面的生产管理，炼化MES生产管理平台功能架构中包括四个功能模块：生产业务管理、实时动态跟踪、调度资料管理、生产绩效管理，两个平台：综合展示平台和生产数据集成平台；

针对炼化企业层面，炼化MES生产管理平台设计建设了14个功能模块：工厂基础信息管理、实验室信息管理、实时数据库、实时数据库应用、生产计划与排产、运行管理、物料移动、物料平衡、收率计算、生产统计、生产运行信息平台、统计平衡、公用工程计量统计、ERP数据接口。
