前一章我们分析了流程工业MES系统的硬件架构必须满足的要求，而针对企业生产管理便捷化、灵活化、高效化需求，提出了MES架构虚拟化实现方法，这是一种保证MES系统硬件架构既有更高可用性和可扩展性的方法，下面是乾元坤和针对流程工业企业提的MES架构虚拟化实现方法的简要描述。
MES架构虚拟化实现方法是：在MES系统硬件架构的主体部分配置两台安装了VMware ESX Server的服务器，并利用一台普通服务器安装vCenter作为管理端。ESX Server为底层虚拟操作系统直接安装在物理服务器的裸机上，将物理服务器上的处理器、内存、存储器和网络资源抽象到多个虚拟机中，多个虚拟机封装为文件存储于SAN上，通过万兆交换机与虚拟服务器进行通讯。在这些虚拟机上，分别实现制造业企业MES系统所对应的各种功能模块。

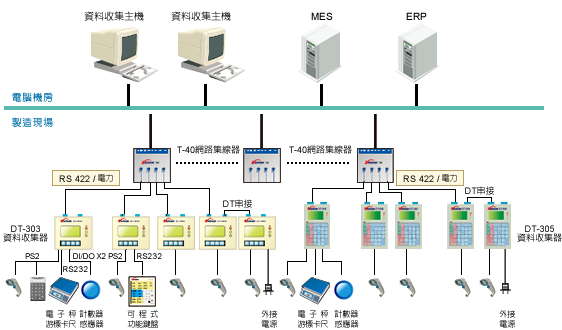

MES系统架构
MES架构虚拟化通过高级资源管理、高可用性和安全功能提高了服务级别。vCenter Server务器为MES系统的工厂环境虚拟化提供了集中化管理、操作自动化、资源优化和高可用性，降低了维护成本。
MES架构虚拟化实现方案，基于IP SAN集中存储方式，将每个MES系统的虚拟机的文件创建在共享的集中存储阵列上，多个ESX Server同时访问同一虚拟机存储，保证了MES系统服务器硬件宕机时，能够快速恢复和启动MES系统的应用服务。
同时，通过VMware的VirtualCenter、VMotion、DRS和HA提供的基于虚拟化的分布式基础结构服务，MES系统能够实现资源的动态合理分配，保证了每一个MES服务都可以得到所需的计算资源和存储资源。由于VMware的虚拟架构系统中的虚拟机，实际上是被封装成了一个档案文件和若干相关环境配置文件，通过将这些文件放在存储阵列上的VMFS文件系统中，可以让MES系统网络框架中的不同服务器上的虚拟机都可以访问到该文件，从而消除了单点故障。
由上可知，MES架构虚拟化的实现的关键在于存储，虚拟机的正常运行完全依赖于存储上的文件，只需要简单备份存储，既可以保证整个MES系统的安全运行和随时完整恢复，从而充分保证MES系统的正常安全运行。
