本文目录
一、监控系统架构设计
二、监控系统设备选型与部署
三、监控系统行业应用场景
四、监控系统实施与维护
五、监控系统挑战与趋势
六、监控系统与MES系统集成
监控系统解决方案是指通过摄像头、传感器等前端设备，结合网络传输、云存储和AI智能分析技术，为企业、公共场所及家庭提供全方位安全监控与管理的完整方案。本文将从监控系统架构设计、设备选型、部署实施到行业应用进行全面解析，帮助企业构建高效、稳定、智能的监控系统。
一、监控系统架构设计
1.分层架构
感知层
前端设备：
摄像头：枪机（显眼震慑）、半球（隐蔽监控）、球机（360°旋转）、红外摄像头（夜间监控）、网络摄像机（IP Camera，支持高清/4K）。
传感器：红外探测器、门磁、烟感、温湿度传感器（如森林防火场景）。
编码器：H.264/H.265编码，支持模拟转数字信号。
传输设备：
有线传输：光纤（单模光纤达60千米）、网线（PoE供电）、同轴电缆。
无线传输：WiFi、4G/5G（移动场景如车载监控）、微波（需避开阻挡物）。
传输层
网络拓扑：确保带宽充足，支持千兆/万兆交换机，核心设备预留冗余。
协议支持：ONVIF、RTSP、RTMP，确保多设备兼容性。
处理层
存储系统：
本地存储：NVR（网络视频录像机）、DVR（数字视频录像机）、硬盘阵列。
云存储：AWS、阿里云，支持循环覆盖与事件触发存储。
智能分析：
AI功能：人脸识别、行为分析（越界、聚集）、车牌识别、物体遗留检测。
算法优化：动态调整监控阈值，减少误报（如Zabbix UEBA）。
应用层
核心功能：实时监控、录像回放、报警联动（与门禁/消防系统联动）、远程访问（手机APP/WebRTC）。
显示设备：大屏拼接墙、液晶监视器，分辨率匹配摄像头（如4K显示4K摄像头画面）。
2.关键技术
AI深度整合：多目标跟踪、跨摄像头追踪、异常行为检测（如Palo Alto Networks Prisma Access）。
云边协同：边缘计算（前端AI芯片）减少带宽压力，云端大数据分析（如Splunk UEBA）。
隐私保护：视频脱敏（模糊人脸/车牌）、区块链存证（合规性要求高的场景如政府机构）。

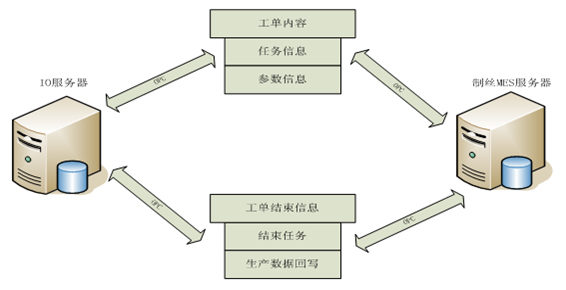

OPC方式下监控系统与MES系统的通讯
二、监控系统设备选型与部署
1.前端设备选型
摄像头：
场景适配：
室外：防水防尘（IP66/IP67）、耐温（-30℃~60℃工业级，如化工厂）。
室内：防油烟（厨房）、防眩光（娱乐场所）。
分辨率：根据覆盖范围选择（小范围1080P，大范围4MP/400万像素）。
特殊功能：宽动态（逆光场景）、低照度（星光级/黑光摄像头）。
传感器：
森林防火：温湿度传感器+烟雾探测器。
周界防护：红外对射探测器+振动传感器。
监控摄像头选型对比表
| 类型 | 适用场景 | 分辨率 | 特点 |
|---|---|---|---|
| 枪机 | 室外/出入口 | 1080P-4K | 显眼震慑，防水防尘IP67 |
| 半球 | 室内/电梯 | 1080P-4K | 隐蔽安装，防破坏 |
| 球机 | 广场/仓库 | 1080P-4K | 360°旋转，自动追踪 |
| 红外摄像头 | 夜间/无光环境 | 1080P-2K | 夜视距离30-100米 |
| AI智能摄像头 | 人脸识别/行为分析 | 2K-4K | 边缘计算，实时分析 |
2.传输设备部署
有线传输：
光纤：跨长距离（如跨建筑）或高带宽需求场景。
网线：短距离（≤100米），PoE供电简化布线（如办公室监控）。
无线传输：
4G/5G：移动场景（如车载监控、电梯）或偏远地区（如森林、矿山）。
微波：无阻挡物场景（如港口、广场）。
3.后端设备配置
存储系统：
容量规划：根据分辨率、帧率、存储周期计算（如1080P摄像头每天约20GB）。
冗余设计：RAID5/RAID6硬盘阵列，热备盘机制。
显示设备：
监控中心：大屏拼接墙（支持多画面分割），分辨率≥4K。
移动端：手机APP（如通过WebRTC实时查看）。

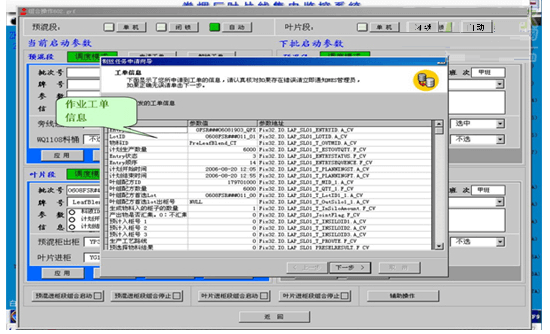

集中监控系统向厂级MES系统申请工单图示
三、监控系统行业应用场景
1.公共安全
交通监控：
电子警察：自动识别超速、闯红灯（如电子警察系统）。
车流量分析：AI优化信号灯配时（如某跨国零售企业将广域网延迟压缩至45ms）。
周界防护：
工厂/仓库：红外对射+视频联动报警（如Zabbix 7.0支持SNMP/WMI协议）。
2.商业管理
零售：
客流分析：统计动线、停留热点（如BI可视化看板）。
防损防盗：AI检测商品藏匿。
远程巡店：
连锁品牌：总部实时查看分店运营。
3.工业与能源
生产线质检：
AI视觉检测：识别产品缺陷（如DMSS支持缺陷标注）。
设备状态监测：
IoT传感器：预警机械故障（支持匿名化日志分析）。
4.智慧城市
应急指挥：
自然灾害：实时调度资源（如某城市通过监控系统缩短故障排查时间）。
城市管理：
违规识别：占道经营、垃圾堆放自动派单（如ManageEngine OpManager支持自动化运维）。

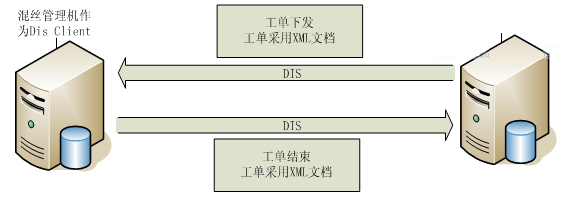

DIS方式的信息集成
四、监控系统实施与维护
1.施工要点
IP规划：所有设备静态IP，避免冲突（如摄像头IP设置为192.168.1.100-200）。
线缆选择：
网线：无氧铜材质，支持PoE供电（如RVV2×0.75线材）。
电源线：根据摄像头功率选择（如大型红外摄像机需2A电源）。
防雷/防干扰：接地保护、信号隔离器（如化工场景）。
2.调试与优化
功能测试：
实时监控：检查画面清晰度、流畅度（帧率≥25fps）。
录像回放：验证数据完整性（如循环覆盖策略）。
参数调整：
码流：主码流（本地存储）与子码流（远程访问）平衡。
曝光：夜间红外补光距离匹配监控范围。
3.维护策略
定期检查：
设备状态：每月检查摄像头镜头清洁度、存储设备容量。
线路连接：每季度检查网线/光纤接头氧化情况。
软件更新：
固件升级：修复安全漏洞（如FortiGate防火墙集成模块支持自动更新）。
算法优化：更新AI模型（如Splunk UEBA动态调整监控阈值）。
五、监控系统挑战与趋势
1.挑战
网络安全：摄像头劫持风险（如Mirai僵尸网络攻击），需加强认证（如HTTPS/SSL加密）。
隐私争议：公共区域监控需平衡安全与隐私（如欧盟GDPR合规要求）。
数据检索：海量数据下的高效检索（如Elasticsearch支持分布式搜索）。
2.趋势
AIoT融合：监控系统与IoT、AI深度整合，实现预测性维护（如设备故障预警）。
多系统联动：与门禁、消防、楼宇自控系统构建“一网统管”（如某医院集成监控与病房门禁）。
绿色节能：低功耗设备（如PoE供电摄像头）、太阳能供电（偏远场景）。
六、监控系统与MES系统集成
监控系统解决方案需结合具体场景需求，从架构设计、设备选型、部署实施到后期维护全流程规划，并融入AI、云边协同等先进技术以提升效能。重点在于平衡性能、成本与合规性，确保系统稳定、安全、高效运行。
七、监控系统常见问题解答（FAQ）
Q1: 监控系统需要多大的存储空间？
A: 以1080P摄像头为例，每天约20-30GB存储空间。建议采用H.265编码，可节省50%存储空间。30天存储周期，4个摄像头约需2-3TB硬盘。
Q2: 监控系统如何与MES系统集成？
A: 通过OPC接口或API方式，监控系统可将设备状态、报警信息实时传输至MES系统，实现生产过程的透明化管理。
Q3: 无线监控和有线监控哪个更好？
A: 有线监控（光纤/网线）稳定性高，适合固定场景；无线监控（4G/5G/WiFi）部署灵活，适合移动场景或布线困难区域。
Q4: AI智能监控能实现哪些功能？
A: 人脸识别、越界检测、区域入侵、车牌识别、行为分析（跌倒/聚集）、烟火检测等。
Q5: 监控系统如何保障数据安全？
A: 采用HTTPS/SSL加密传输、视频脱敏（模糊人脸）、区块链存证、定期固件升级等措施。
