1 宝钢化工实时生产管理系统的数据流程
实时生产管理系统数据流程见图1。

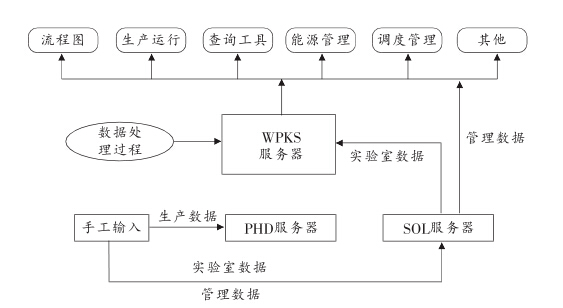

图1 宝山化工实时生产管理系统的数据流程
2 数据来源
宝钢化工实时生产管理系统的数据分别来源于PHD实时数据库、化验系统和原有数据库，见表1。

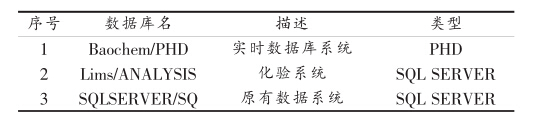

表1 宝钢化工实时生产管理系统的数据来源
3 宝钢化工实时生产管理系统的功能模块系统主要包括7个功能模块，见图2。各模块具体功能介绍如下。

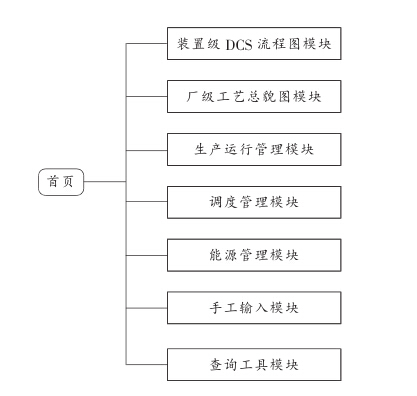

图2 宝钢化工实时生产管理系统的7个功能模块
1）装置级DCS流程图模块。能满足用户对装置级DCS流程图及数据进行实时监控和分析。授权用户可以浏览所有DCS画面以及相关数据，并可浏览选定数据点的趋势图。
2）厂级工艺总貌图模块。能满足分厂及公司管理层对厂级工艺流程及数据进行实时监控和分析。授权用户可以浏览所有工艺总貌图及相关数据，也可浏览选定数据点的趋势图。
3）生产运行管理模块。用户可动态监控全厂重要工艺参数和设备运行状况，也可监控重要贮槽液位。重要工艺参数包括各装置重要的流量、压力、温度、电流等模拟量。重要设备状况包括泵、风机等的开关量。重要贮槽监控功能可以显示30天内每天8：00的液位趋势，也可将相同物料槽位自动累加并进行趋势显示。
4）调度管理模块。按需求开发了早会信息、汇报简报、产存销报表、产品质量报表、能源消耗情况、能源介质情况、贮槽情况、库存情况、调度日报、调度大事记和生产装置状态表等内容，满足生产调度管理的需要。
5）手工输入模块。包含手工位号输入、手工输入界面初始化、手工输入数据条件判断和手工输入数据上传子功能模块。各子模块及数据流向关系见图4。
6）能源管理模块。可以统一管理各种能源介质，包括消耗实时动态图、管网走向图和动态统计。消耗实时动态图包括能源介质的网络图、实时流量显示、分表消耗之和同总表差异百分比；管网走向图以全厂总貌图作为背景，显示管线走向、区域位置名称、流量计位置及瞬时值；动态统计包括30天内流量最大值、最小值和平均值，上一日消耗量，前30天平均消耗量及累计消耗量等，较好地满足了公司能源管理的需要。7）查询工具模块主要具备以下3个功能：①状态查询，可以直接查看各数据采集机的运行状况，便于整个系统的运行维护；②自定义趋势查询，能查询系统位号及趋势，相关功能设计在同一页面，满足用户的应用需要；③快速位号查询工具，能查询指定位号参数在选定时间段内的数据列表。
