（1）生产管理系统结构

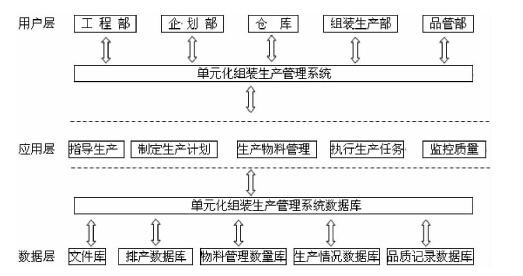

手机后段组装单元化生产管理系统采用J2EE多层系统构架的思想，管理系统分为用户层、应用层和数据层，其结构如图1所示。
图1 手机后段组装单元化生产管理系统构架
1）用户层：用户通过登录系统，在自己的权限范围内对应用层进行控制。系统将用户的具体要求转化成数据流，传送到应用层进行处理。
2）应用层：应用层对系统业务进行处理，包括制定生产及工艺流程指导生产、制定生产计划、生产物料管理、执行生产任务、监控产品质量等。
3）数据层：组装生产中需要一些生产基础数据的支撑，实现各部门间数据能共享。

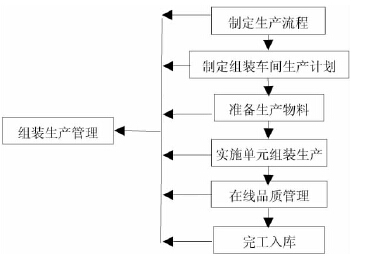

（2）业务流程图组装车间单元化生产管理涉及到工程部门、企化部门、生产部门、品质管理部门及仓库管理部门等。工程部根据产品客户的要求制定生产流程和组装生产工艺流程；企化部根据具体要求为组装生产制定生产计划并做好生产资源协调工作；仓库管理部门根据生产计划准备生产物料，做好备料。补料和退料的工作；组装车间根据生产要求组建生产单元，组织实施单元组装生产；品管部门与生产部门配合做好产品首件检验。过程抽检及成品检验等工作；最后将合格产品入库，其流程如图：所示。
（3）功能模块图手机组装单元化生产管理系统主要包括五个功能模块，如图2所示。
图2 手机后段组装单元化生产管理系统的功能模块
考勤管理模块主要用来确认当班的单元生产小组作业人员个人信息，可修改相关信息。增添与删除人员及快速清空不必要的信息等。物流管理模块主要用来在生产现场随时对组装生产过程中所用零部件进行叫料、收料确认、退料，并对生产所用的零件的数量与实时状态进行系统跟踪与记录，实现生产物料的GPS即时定位功能。质量管理模块主要用业实现对手机组装成品初件质量检验。随机质量抽检，还可以在生产任务结束后对产品质量详细的检验信息进行随时随地地查询等管理。员工在线技术培训模块主要用来对每个员工所需要的生产操作技术进行需求性。针对性地培训和指导。生产数据采集管理模块主要用来全面、及时、准确地采集生产数据，并对其进行有效的管理，实现各部门间对生产相关信息地共享。
