生产管理系统的工作流模型描述的是一个能够由工作流执行服务系统涵盖执行过程所需要的所有信息系统，包括：过程的开始和完成条件，构成过程的活动以及进行活动间导航的规则，用户所需要完成的任务，可能被调用的应用，以及与工作流相关数据的定义。
（1）工作流定义：包括工作流模型名称、启动条件、终止条件、系统参数等。其反映了经营过程的实现目的和实现环境。
（2）活动：包括活动名称、活动类型、活动驱动条件、条件后续动作、约束参数等。它反映经营过程的任务。
（3）转换条件：包括过程条件、执行条件和通知条件。其反映了过程的运行规则和操作顺序。
（4）角色：包括角色名称、角色实体和角色任务。其反映经营过程中的参与人员和组织。
（5）相关数据：包括流程中所需的数据属性和数据值等，其是模型的有效补充。它依据工作流的活动和转换条件进行调用。过程定义模型的核心是活动。工作流定义与活动是一对多关系，工作流与工作流相关数据之间也是一对多的关系。而活动、角色、工作流相关数据、应用之间是多对多的关系。
工作流生产管理系统使用软件来定义、创建和管理工作流的系统。可以解释流程定义，协调工作流参与者，并且在需要的情况下，调用外部工具和应用。其支持三方面的功能：
（1）建造功能：对工作流过程、活动和角色等的定义与建模；
（2）运行控制功能：在工作流环境中管理工作流过程，对过程中的活动进行调控；
（3）运行交互功能：在工作流运行中，工作流系统与用户及外部应用之间交互的功能。

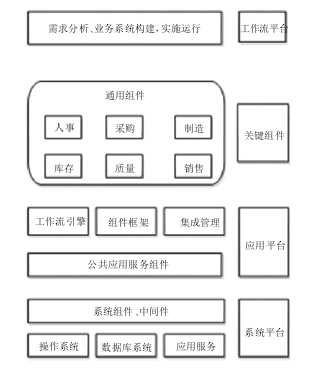

根据 WFMC（工作流管理联盟）提出的工作流参考模型，结合生产管理的现实需求，提出本系统的架构图，如图 1 所示。
工作流平台：完成工作流管理系统不同组成部分功能的实现，包括过程建模，任务表管理和用户界面。从关键组件获得信息并向客户端提供操作界面，通过浏览器实现数据交换和查询。
关键组件：是生产管理系统的主要部分，包括制造，采购，销售，品质管理和人事等功能模块，包含了企业生产链的各个方面。
应用平台：为系统提供工作流引擎服务，集成管理和公共应用服务组件，实现企业关键组件功能模块的连接，并为工作流的正常流转提供动力和支撑。
系统平台：实现工作流管理系统的底层支撑，实现系统的数据保存和调取，应用服务和对象服务等。
