一、机加工MES系统定义
机加工MES系统（制造执行系统）是连接企业资源计划（ERP）与底层控制系统（如CNC、PLC）的生产执行层管理系统，旨在通过实时数据采集、过程监控、生产调度、质量管理、设备管理等功能，实现机加工全流程的数字化、智能化管理。其核心在于打通信息孤岛，优化资源配置，提升生产效率与产品质量，同时满足精密加工、小批量多品种等个性化需求。MES系统处于企业计划层与工业控制层之间，是机加工企业实现智能制造的核心工具。
二、机加工行业管理痛点
1.设备利用率低与故障率高
机加工设备（如加工中心、车床）因刀具磨损、程序错误等原因易导致非计划停机。
典型案例：某机加工厂因加工中心主轴故障导致生产线停机1小时，直接损失超10万元。
2.刀具管理困难
刀具作为核心耗材，需频繁更换（如每班次更换2-3次），但传统管理依赖人工记录，易出现漏换、错换问题。
刀具寿命预测不准确，导致过早更换（浪费成本）或超期使用（影响质量）。
3.工件追溯复杂
机加工产品（如汽车零部件、航空件）需全流程追溯（如原材料批次、加工参数、质检记录），但传统纸质记录易丢失、难查询。
多品种小批量生产模式下，工件标识与数据关联难度大。
4.生产计划调整频繁
客户订单变更（如紧急插单、数量调整）需快速调整生产计划，但传统排产依赖人工经验，效率低且易出错。
设备、刀具、人力等资源协同困难，导致生产节奏混乱。
5.质量波动与检测效率低
机加工质量受设备精度、刀具状态、工艺参数影响大，但传统质检依赖人工测量（如三坐标仪），效率低且漏检率高。
质量问题追溯困难，难以定位具体环节（如加工步骤、刀具批次）。
三、机加工MES系统需求分析
1.功能需求
实时监控与数据采集
集成CNC、PLC、传感器，采集设备状态（如主轴负载、进给速度）、工艺参数（如切削速度、进给量）及工件信息（如尺寸、表面粗糙度）。
支持边缘计算预处理数据（如振动信号去噪），减少云端压力。
生产计划与调度
根据订单优先级（如紧急插单）、设备能力（如加工中心最大转速）、物料供应制定动态计划。
支持突发情况（如设备故障、刀具损坏）的快速调整，优化资源利用（如设备、刀具、人力协同）。
刀具管理
全生命周期管理，包括刀具采购、入库、领用、更换、报废记录。
集成刀具寿命预测模型，根据加工参数（如切削长度、进给速度）动态调整更换周期。
工件追溯与质量管理
从原材料到成品的全流程追溯，记录工件加工路径（如设备、刀具、操作员）、质检数据（如尺寸、形位公差）。
自动生成质量报告（如CPK分析），确保产品符合标准（如航空件AS9100标准）。
设备管理
维护计划制定（如每月润滑主轴）、故障预警（如主轴温度异常）、远程诊断（如CNC程序错误）。
集成专家系统，提供故障解决方案（如设备维修手册、历史案例）。
能源管理
实时监控能耗（如电力、切削液），分析高耗能环节（如主轴空转、切削液浪费），优化能源结构。
对标行业先进标准（如单位工件能耗），识别异常高耗能模块并整改。
2.非功能需求
可靠性：7×24小时稳定运行，关键模块冗余备份，故障恢复时间≤3分钟。
安全性：符合等保三级认证，数据加密（TLS 1.3），精细权限管理（RBAC模型），操作日志可追溯。
扩展性：模块化设计，支持新技术（如5G、AI）快速集成，兼容国际标准（如ISO 27001）。
易用性：界面友好，支持移动端（如平板、手机）操作，提供多语言支持。

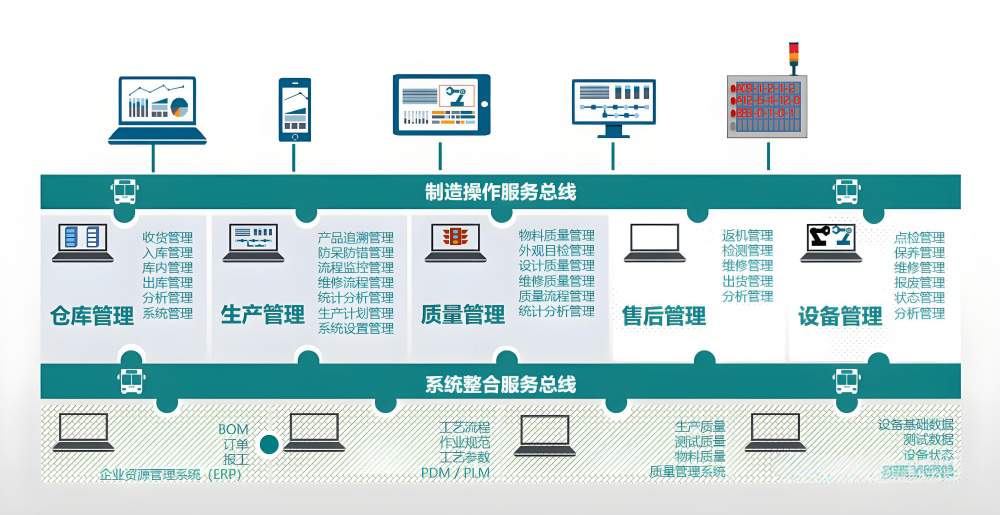

四、机加工MES系统架构设计
1.分层架构
数据采集层
通过CNC、PLC、传感器及物联网设备采集实时数据，支持边缘计算预处理（如振动信号去噪、数据压缩）。
集成RFID/二维码技术，实现工件与刀具的自动识别与数据绑定。
控制层
集成过程监控系统，实时调整加工参数（如进给速度、切削液流量），确保工艺稳定。
支持与底层设备（如CNC、机器人）的直接交互，实现闭环控制（如主轴负载闭环）。
管理层
包含生产计划、刀具管理、质量管理、设备管理等模块，支持数据分析与决策（如生产效率分析、刀具寿命预测）。
集成BI工具（如Power BI），生成可视化报表与仪表盘（如设备OEE分析、质量合格率趋势）。
企业应用层
与ERP、供应链系统集成，实现数据共享与流程协同（如订单状态同步、库存数据更新）。
支持与第三方系统（如PLM、CAD）对接，实现设计-工艺-生产一体化。
2.关键技术选型
数据集成：使用OPC UA、MTConnect等协议实现设备数据统一接入，支持API接口与ERP、PLM系统对接。
实时处理：采用Spark Streaming、Flink处理高并发数据流，确保实时监控与预警（如设备故障即时报警）。
人工智能：机器学习（如LSTM）预测刀具寿命（如车刀切削长度预测），优化加工参数；深度学习分析质量数据（如工件表面缺陷识别）。
云计算：混合云架构，核心数据存于私有云（如OpenStack），分析服务部署公有云（如阿里云、华为云）。
物联网：低功耗广域网（LPWAN）技术（如NB-IoT）支持远程设备数据采集，RFID/二维码技术实现工件与刀具追溯。
五、机加工MES系统业务流程
1.订单接收与工艺设计
订单录入：根据客户要求（如图纸、交期）生成生产任务，关联PLM系统获取工艺参数（如切削速度、进给量）。
工艺设计：工程师制定加工路径（如车削-铣削-磨削），生成CNC程序并下发至设备。
2.生产计划与调度
动态排产：根据订单优先级（如紧急插单）、设备能力（如加工中心最大转速）、物料供应制定生产计划。
资源协同：自动分配设备、刀具、操作员，确保生产节奏匹配（如避免设备空闲或刀具短缺）。
3.加工执行与数据采集
设备启动：操作员加载CNC程序，启动加工，系统实时采集设备状态（如主轴负载、进给速度）与工件参数（如尺寸、表面粗糙度）。
异常处理：设备故障（如主轴温度超限）或刀具磨损（如车刀切削力突变）时，系统自动报警并推荐解决方案（如更换刀具、调整参数）。
4.质检与工件追溯
在线检测：加工过程中通过传感器（如激光测距仪）实时检测工件尺寸，超差时自动调整参数或停机。
离线检测：成品通过三坐标仪、粗糙度仪等设备进行最终检验，记录检测数据并生成合格证。
追溯查询：通过工件二维码查询全流程数据（如加工设备、刀具批次、质检记录），定位质量问题（如某批工件尺寸超差，追溯至车削步骤）。
5.刀具管理与维护
刀具领用：根据加工任务自动分配刀具，记录领用数据（如刀具编号、领用时间）。
寿命预测：根据加工参数（如切削长度、进给速度）动态调整刀具更换周期，避免过早更换或超期使用。
维护计划：定期润滑主轴、清理切削液，记录维护数据以备追溯。
6.成品管理与发货
库存监控：实时更新成品库存，支持先进先出（FIFO）策略，避免过期（如切削液有效期管理）。
出库管理：根据销售订单自动生成出库单，记录物流信息以备追溯（如运输车辆GPS定位）。
六、机加工MES系统功能模块
1.生产计划与调度模块
功能：动态排产，支持突发情况调整，优化资源利用（如设备、刀具、人力协同）。
技术实现：遗传算法优化排产，集成设备状态数据（如加工中心在线率），实时调整计划。
2.实时监控与数据采集模块
功能：实时显示设备状态（如主轴负载、进给速度）与工件参数（如尺寸、表面粗糙度），异常报警，支持趋势分析（如主轴温度趋势图）。
技术实现：边缘计算预处理数据（如振动信号去噪），Spark Streaming处理实时流，ECharts可视化展示。
3.刀具管理模块
功能：全生命周期管理（采购、入库、领用、更换、报废），寿命预测，集成RFID/二维码追溯。
技术实现：TensorFlow Serving加载刀具寿命预测模型（如车刀切削长度预测），RFID技术追踪刀具位置。
4.工件追溯与质量管理模块
功能：全流程追溯（原材料批次、加工参数、质检记录），质量分析（如CPK、SPC），自动生成报告（如COA证书）。
技术实现：Scikit-learn训练质量预测模型（如工件尺寸预测），区块链技术记录关键操作（如质检记录）。
5.设备管理模块
功能：维护计划制定（如每月润滑主轴）、故障预警（如主轴温度异常）、远程诊断（如CNC程序错误）。
技术实现：TensorFlow Serving加载故障预测模型（如主轴轴承寿命预测），专家系统推荐维修方案。
6.能源管理模块
功能：能耗统计、分析，优化高耗能环节（如主轴空转、切削液浪费），对接环保平台。
技术实现：Hadoop存储历史能耗数据，Spark分析能耗趋势，AES-256加密上传环保数据。
七、机加工MES系统实施步骤
1.需求分析与规划
明确目标（如提升设备利用率20%、降低刀具成本15%），评估现有流程，制定预算与周期（分3期，每期3-5个月）。
选择有经验的供应商（如乾元坤和、SAP），进行现场调研与需求确认。
2.系统设计与开发
模块化设计，分阶段开发（如先上线数据采集与监控，再集成生产计划与刀具管理）。
采用敏捷开发（Scrum），每两周迭代一次，进行压力测试（如模拟100台设备并发）。
3.试点运行与优化
选择1-2个车间试点（如机加工车间、装配车间），收集反馈（如报警准确率不足、界面操作复杂），优化算法与界面。
调整系统参数（如刀具寿命预测阈值、能耗优化目标），确保与实际生产流程匹配。
4.全面部署与推广
分批次上线（按分厂或车间），培训员工（分层培训，管理层侧重决策支持、操作层侧重设备监控）。
制定考核标准（如工单处理时间≤15分钟、数据录入准确率≥99%），建立反馈机制（如用户满意度调查）。
4.持续迭代与升级
定期更新功能（如每年引入新AI模型、扩展物联网设备），维护系统安全（如漏洞扫描、补丁更新）。
评估新技术（如数字孪生、5G专网），扩展系统能力（如虚拟调试新工艺、远程设备诊断）。
八、机加工MES系统实施意义
1.提升生产效率与质量
通过实时监控与动态调度，减少停机时间（如加工中心非计划停机减少50%），提高设备利用率（如主轴OEE提升20%）。
全流程质量监控，减少次品率（如工件合格率从95%提升至98%），提升产品竞争力。
2.降低运营成本与能耗
刀具寿命预测减少更换成本（如刀具消耗量下降30%），备件库存积压减少。
能源管理优化降低能耗（如单位工件能耗降低10%），支持碳中和目标，减少环保罚款。
3.增强工件追溯与合规性
全流程追溯确保产品可追溯（如航空件AS9100认证要求），避免法律风险（如质量问题召回损失减少80%）。
审计追踪确保数据完整性，满足监管要求（如药监部门突击检查通过率提升）。
4.推动数字化转型与智能化升级
实现数据驱动决策，提升企业竞争力（如市场响应速度加快50%）。
符合智能制造政策（如中国制造2025、工业互联网创新发展战略），助力全球市场拓展（如通过欧盟CE认证、美国API标准）。
通过机加工MES系统的实施，企业可实现生产全流程的数字化、智能化转型，为高质量发展提供核心支撑，同时提升在行业中的竞争力和可持续发展能力。
