北京电子组装中无铅锡膏的选择

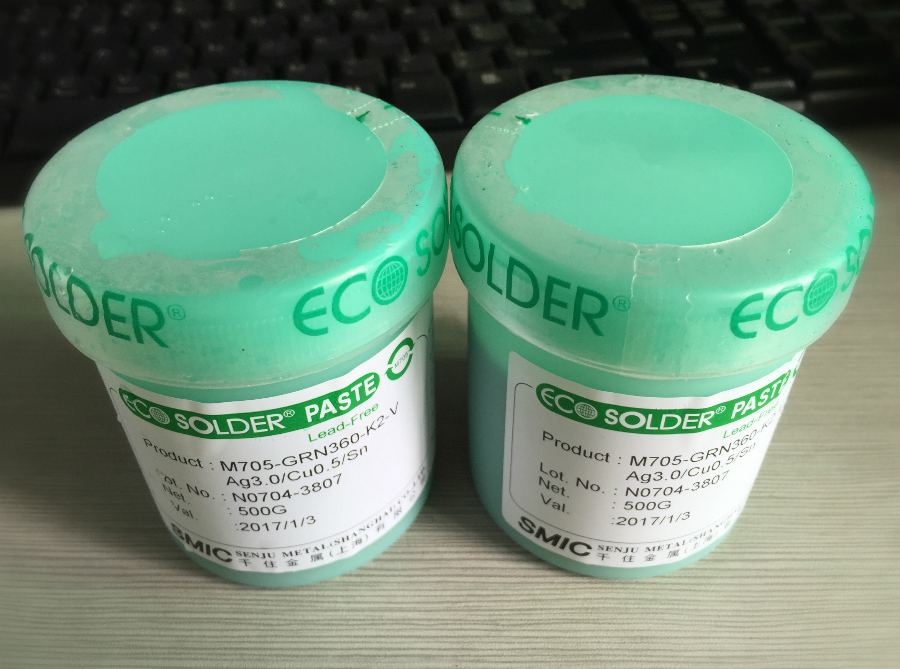

焊膏是SMT行业常用的一种浆料，是将焊料合金粉末与助焊剂混合而成的，通常合金比重占90%左右，其余部分为助焊剂。焊膏是一个复杂的物料系统，制造过程涉及流体力学、金属冶炼学、有机化学和物理学等综合知识。焊膏的选择和使用至关重要，据有关数据显示，电子产品品质缺陷有70%左右与焊膏印刷有关。无铅化后此问题更加严重，其中由于焊膏的选择不当而导致的品质问题及可靠性问题非常明显。
北京电子组装中无铅锡膏的选择
1. 焊膏的组成
焊膏是伴随着SMT应用而产生的一种新型材料，也是表面组装生产中极为重要的辅助材料，其质量的好坏直接关系到SMA品质的好坏，因此受到工程师的广泛重视。表1为焊膏的基本组成，其中触变剂在有些文献中被列为独立一类。不同的设计有不同的用途和使用范围，SMT工程师在选择时必须明确其所用于何种产品;军品还是民品，要求清洗还是免清洗等。
2.焊膏的性能要求
焊膏在电子组装过程中的不同工艺阶段有不同的性能要求：使用前焊膏应具有较长的储存寿命，在一定时间内不发生化学变化，不发生焊料与助焊剂分离，不发生黏度变化，并且要求吸湿性小、低毒、无腐蚀性;印刷时应具有良好的印刷性能，包括顺利填充模板且无溢出，脱模顺利且不堵塞模板开孔或点涂管嘴;成型要好无重大形状缺陷，放置一段时间后不发生塌陷;具有较长的工作寿命，印刷后放置于常温下可保持在一定的时间内不变质;回流焊接是应具有良好的润湿性能，焊料在母材上铺展良好;不发生飞溅现象，尽量减少焊接过程中产生的焊料球;焊后应具有良好的焊接强度，确保时间组装的可靠性;焊后残留物有良好的稳定性，绝缘且无腐蚀作用，且易于清洗。尤其是焊接过程中所需的要求，如图1所示，焊接过程中焊膏活化温度必须覆盖整个钎焊温度，一般从80℃开始发挥到冷却后180℃{无铅}或150℃{有铅}，整个变化过程中助焊剂焊后重量损失率可达94.48%。
根据以上要求，选择焊膏时必须从材料特性和工艺特性进行考虑，并依据测试方法进行评估。焊膏材料特性包括颗粒度、黏度、熔点及表面绝缘电阻等，工艺特性包括可印刷性、抗热塌性、润湿性、焊球可控性、可检查性{探针测试}、可靠性{绝缘电阻及电迁测试}及抗腐蚀性等{影响模板寿命及焊点质量}。从目前企业实际情况来看，大多数都不具备检测能力。因此对技术人员来说，通过日常的经验积累，掌握焊膏的经验判断方法是可行的。
(1)焊料颗粒是将合金熔化后，通过高压惰性气体喷雾或超声波雾化形成，再通过多次过筛得到统一的尺寸，其形状、大小及比重对于焊膏的黏度及印刷性有直接的影响。韩料颗粒形状分为无规则和球形两种，无规则颗粒焊膏黏度更高，因为颗粒直接由着“互锁”作用导致流动性差，而球形颗粒的延展性更高。焊料颗粒太大不易印刷，太小则会增加单位体积的焊膏表面积而易被氧化，造成空洞、焊球等缺陷。同时由于布线、阻焊膜、元件标记、加工精度及印刷机导致水平度的影响，印刷时PCB焊盘与钢网之间存在的间隙很容易漏出过小的颗粒造成沾污。不同合金比重的焊膏印刷工艺窗口是不同的，比重太小会增加塌陷及针孔的出现，过高会使焊膏印刷性变差，一般模板漏印合金颗粒占焊膏总重量的88%~91%，对于点涂等注射方法，含量可低至80%~85%。验证焊膏颗粒可通过显微镜{带分析设备}对所摄像范围内的颗粒直径进行测量，参考J-STD-006来判断。
(2)焊膏是一种假塑性流体，有触变性。其粘度随时间、温度、剪切强度等因素而发生变化，与合金粉末含量。尺寸及焊剂黏度太大容易粘住网孔，太小无法粘住元件，一般模板漏印采用的黏度介于700~1300Pa.s之间，丝网漏印和点涂一般可低于300Pa.s。黏度试验主要测试焊膏黏度、印刷过程中黏度变化率及触变系数。黏度测试可参考IPC-TM-650或J-STD-005，触变系数一般为0.5~0.6。
(3)焊膏可印刷性是评估焊膏在印刷到线路板时的沉积高度和印刷效果。印刷高度评估时对数据进行统计方差计算，取标准差最小的，可获得一致性好的焊膏。印刷效果主要看印刷图边缘是否平整，有无拉尖、缺损、桥连现象，并记录取最终最佳印刷效果、值得注意的是印刷效果所用模板应具有圆形和矩形孔，矩形孔须有水平、垂直及45°三个方向。
(4)焊膏保型性是评估焊膏印刷后在一定温度及湿度条件下，由于重力及焊剂表面张力作用而导致焊膏塌陷图形模糊，引起的焊接时引脚桥连缺陷。塌陷测试可参考IPC-TM-650。
(5)焊膏润湿性是评估焊膏在焊盘表面润湿能力和对焊盘表面氧化的处理能力，测试时可以对不同的焊盘镀层进行测试，测试方法可参考IPC-TM-650，也可采用印刷面积逐渐递减/递增的形式印刷在焊盘上。
(6)焊球可控性是评估焊接过程中焊膏的溅射情况，其与焊膏中焊粉的氧化程度、夹杂的水汽及助焊剂与焊料流动协调性有很大关系。当溅射出现孤立分布的焊球后，可能造成短路并且降低焊点可靠性。测试法方法可参考IPC-TM-650。
(7)焊膏工作寿命是评估在贴片和回流焊前焊膏印刷后可以存放的时间。
