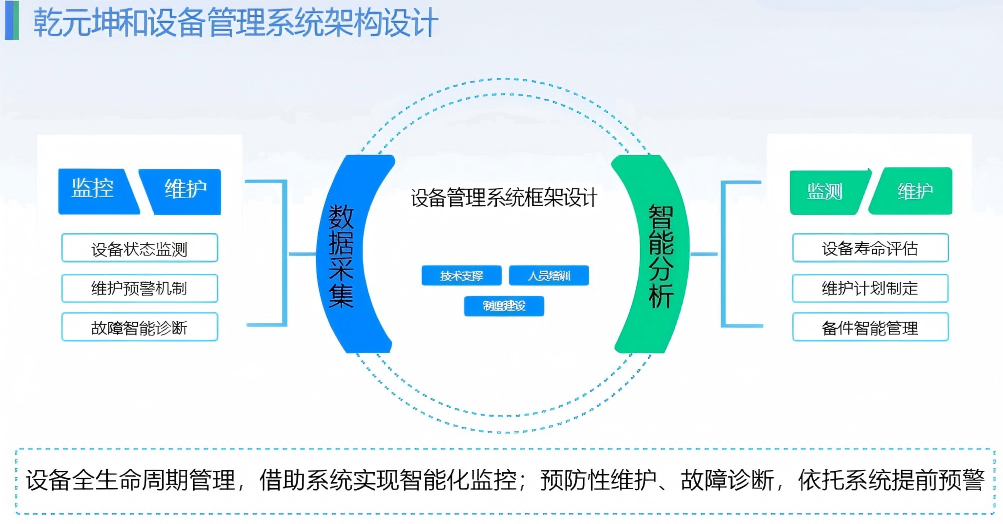

设备管理系统架构设计
一、设备管理系统架构设计原则
1. 分层解耦
各层通过标准化接口通信，降低模块耦合度 。
2. 高可用性
采用冗余设计（如双机热备、集群部署）和容灾方案，确保系统7×24小时稳定运行。
3. 弹性扩展
基于微服务架构，支持水平扩展业务模块。
4. 安全合规
数据加密传输（TLS/SSL）、RBAC权限控制、操作审计日志。
二、设备管理系统整体技术架构设计
采用云原生微服务架构，分为六层：

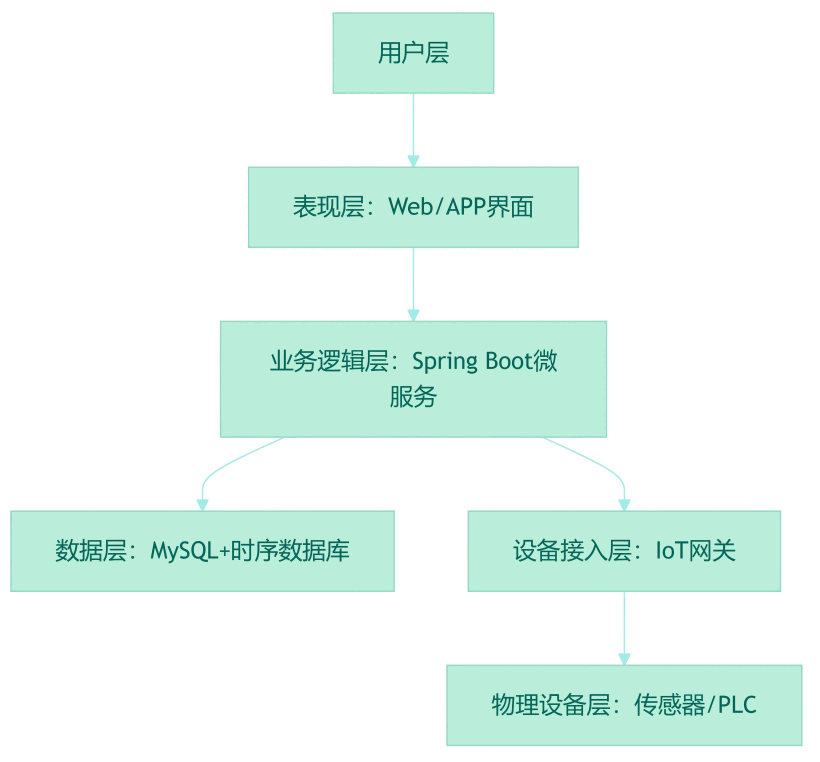

图示：分层架构模型
| 层级 | 组件 | 技术选型 | 核心职责 |
|----------------|-------------------------|------------------------------------------|----------------------------------|
| 访问层 | 多端接入 | B/S架构（Vue3）、移动端（UniApp）、C/S（Electron） | 提供HTTP/WebSocket接口 |
| 表现层 | 前端框架 | Vue3 + Element Plus | 用户界面与交互逻辑 |
| 业务层 | 微服务集群 | Spring Boot + Spring Cloud Alibaba | 设备管理、维保调度等业务逻辑 |
| 服务层 | 中间件服务 | Redis（缓存）、RocketMQ（消息队列） | 异步任务、实时通知 |
| 系统层 | 基础设施 | Kubernetes + Docker（容器化） | 资源调度、服务治理 |
| 数据层 | 持久化存储 | MySQL（事务数据）+ InfluxDB（时序数据） + MinIO（文件） | 多类型数据存储 |
三、设备管理系统功能模块设计
1. 设备接入与监控层
异构协议融合：支持Modbus/OPC UA/BLE/Wi-Fi等12种工业协议。
数据采集引擎：通过IoT边缘网关实现设备状态实时上报（如温度、振动数据）。
故障预测模型：基于时序数据分析（LSTM算法）提前7天预警设备故障 。
2. 业务逻辑微服务集群
| 微服务 | 功能要点 | 技术实现 |
|---------------|------------------------------------------|---------------------------------------|
| 设备档案服务 | 全生命周期管理（采购→报废） | Spring Data JPA + Elasticsearch |
| 维保调度服务 | 自动生成预防性维护计划 | Quartz任务调度 + 规则引擎（Drools） |
| 工单管理服务 | 故障报修→派单→验收闭环 | 工作流引擎（Activiti） |
| 决策分析服务 | 生成OEE（设备综合效率）报表 | Spark实时计算 + ECharts可视化 |
3. 智能扩展模块
数字孪生集成：3D模型映射物理设备状态，支持远程操控。
能耗优化引擎：分析设备用电峰值，推荐错峰运行策略。
四、设备管理系统硬件与基础设施设计
1. 混合云部署架构
敏感数据存本地私有云（如设备控制指令）
非敏感数据存公有云（如历史日志）。
2. 边缘计算节点
工厂内部署工业计算机，预处理高实时性数据（响应时延<100ms）。
3. 网络冗余设计
双交换机链路聚合 + 5G备份网络，保障通信可靠性。
五、设备管理系统关键技术创新点

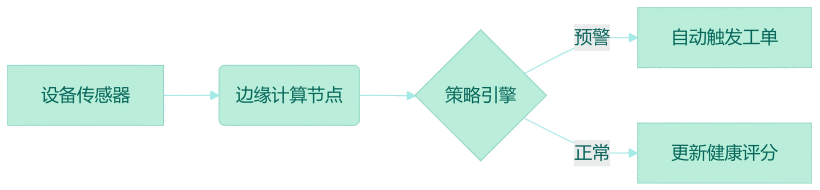

1. 状态感知闭环
A[设备传感器] --> B(边缘计算节点)
B --> C{策略引擎}
C -->|预警| D[自动触发工单]
C -->|正常| E[更新健康评分]
```
动态决策链路
2. 零代码扩展能力
通过可视化配置界面，快速添加新设备类型字段或审批流程。
六、设备管理系统实施路径
1. 阶段一：最小化可行产品（MVP）
实现设备接入 + 基础档案管理（8周）。
2. 阶段二：智能化扩展
添加预测性维护模块（4周）。
3. 阶段三：生态集成
对接MES/ERP系统（如SAP、用友）。
> 架构验证指标：
> 单节点支持5000+设备并发接入
> 故障响应时间≤3秒（P99延迟）
> 数据持久化可靠性≥99.99%
此设计兼顾专业规范性（符合国家要求）与工业级可靠性，可根据实际场景弹性裁剪模块。
