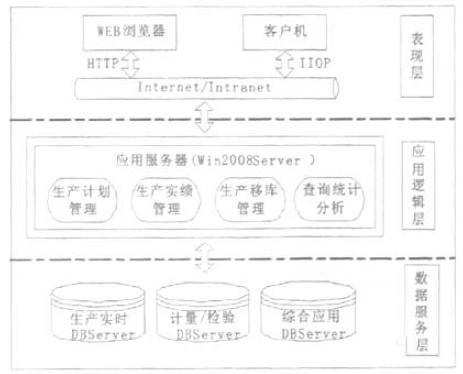

针对多工厂车间集成化的冶炼业MES生产业务管理需求，我们设计开发了针对性极强的冶炼业MES系统架构，在车间数据操作层采用C/S架构，在生产信息查询和浏览上采用B/S架构的模式，在冶炼业MES系统架构设计上，采用流行的三层结构后台，以以Oracle数据库服务器作为支撑环境，前台采用c#开发语言，如下图所示。冶炼业MES系统架构图：
冶炼业MES系统架构的三层结构分别为：
表现层
是用户与冶炼业MES系统信息交互的界面，负责结果展示及数据收集。车间层数据操作用户通过访问客户端应用程序，完成数据的人工录人和提交；行政管理层用户通过访问WEB浏览器进行信息浏览和查询。
应用逻辑层
实现冶炼业MES系统业务逻辑，包括基础业务功能和业务流，即将生产计划、生产实绩、生产移库、查询统计分析等功能置于该层。当客户端提出任务请求时，应用逻辑层首先向数据服务层的数据库提出数据提取请求，并对提取出来的数据进行处理，将处理的结果通过应用服务器传送回客户端。
数据服务层
冶炼业MES系统通过底层的数据库管理系统向上层提供全面的资源访问支持，屏蔽数据源差异，接受应用逻辑层传来的对数据库数据的操作要求，实现对数据库数据的查询、修改和更新等。
冶炼业MES系统架构，这种体系结构的本质在于通过对服务功能的分布实现分工服务。客户机主要负责管理用户界面、接收用户数据、处理应用逻辑生成数据库服务请求，然后将这些请求按照一定的格式返回给用户。
在这种冶炼业MES系统架构中，客户端不直接与数据库交互，所有的业务处理都放在了中间层的应用服务器上，一旦冶炼业MES系统数据库结构或业务逻辑发生变化，只需要修改相关的业务逻辑组件，无需对客户端做任何改动，大大降低了冶炼业MES系统的维护成本。
