机械制造业行业MES系统

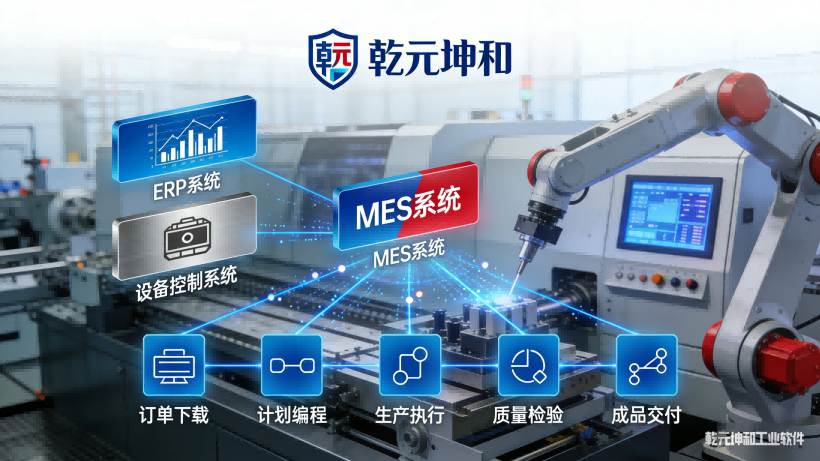

一、机械制造业行业MES系统的定义

机械制造业MES（Manufacturing Execution System，制造执行系统）是面向机械制造企业生产执行层的数字化管理系统，通过连接顶层ERP（企业资源计划）与底层设备控制系统，实现生产全流程（订单下达→计划排程→生产执行→质量检验→成品交付）的实时监控、数据追溯、流程优化与资源协同。其核心价值在于解决机械制造业“多品种小批量、工艺复杂、生产周期长、质量要求高”的特性痛点，推动生产管理从“经验驱动”向“数据驱动”转型。

二、机械制造业行业的管理痛点

机械制造业以离散制造为主（部分含流程型环节，如热处理），传统管理模式面临以下核心痛点：

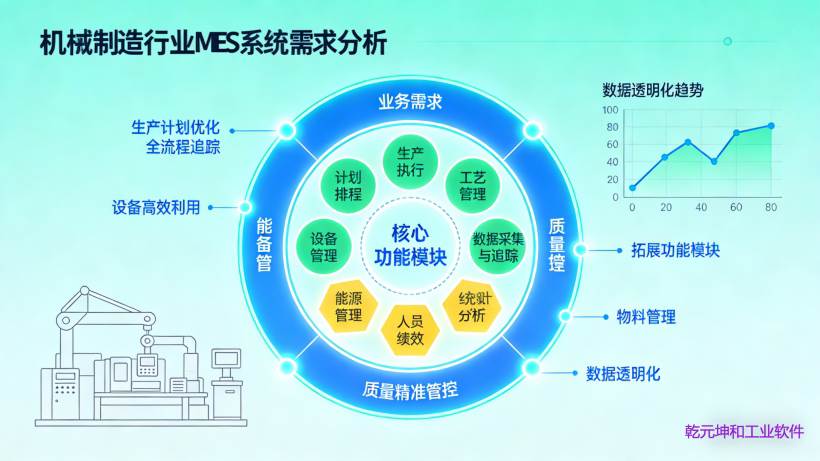

三、机械制造业行业MES系统的需求分析

基于行业痛点，机械制造业MES需满足以下需求：

1.业务需求

生产计划优化：支持有限产能排程，快速响应插单、急单，提升订单交付及时率。

全流程追溯：实现原材料→半成品→成品的全生命周期数据关联，满足客户与法规（如ISO 9001）追溯要求。

设备高效利用：通过实时监控与预防性维护，降低设备故障停机时间，提升OEE。

质量精准管控：覆盖“来料检验→过程检验→成品检验”全流程，减少不良品率。

数据透明化：生产进度、设备状态、物料库存等数据实时可视化，支撑管理层动态决策。

2.功能需求

核心功能：计划排程、生产执行、工艺管理、质量管理、设备管理、物料管理、数据采集与追溯。

扩展功能：能源管理（针对高能耗设备监控）、人员绩效分析（操作工工时统计）。

3. 非功能需求

性能：支持500+并发用户，关键数据查询响应时间＜2秒，月数据存储量＞100GB。

安全性：数据传输加密（HTTPS）、权限分级（如操作工仅可查看本工序数据）。

可扩展性：支持与PLM、WMS、APS等系统集成，预留工业互联网平台接口。

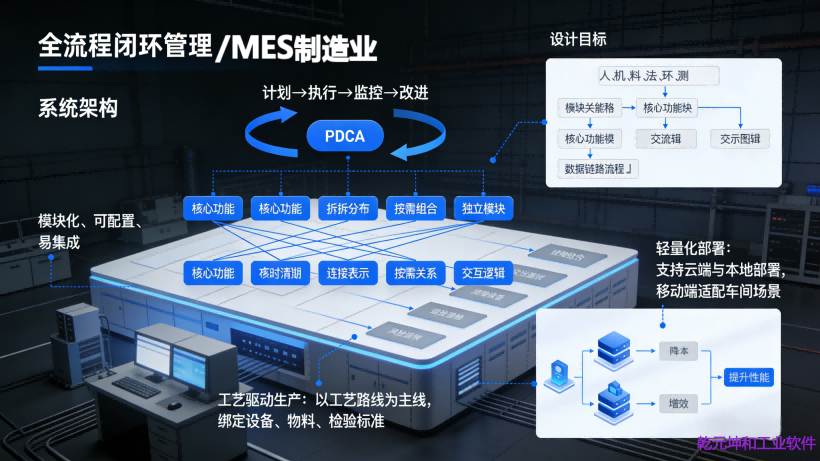

四、机械制造业行业MES系统的系统设计

以“全流程闭环管理”为核心，遵循模块化、可配置、易集成原则，设计框架如下：

1.设计目标

业务闭环：实现“计划→执行→监控→改进”的PDCA循环。

数据贯通：打通“人、机、料、法、环、测”全要素数据链路。

柔性适配：支持多品种小批量生产模式，快速切换产品工艺与排程规则。

2.设计原则

模块化架构：核心功能拆分为独立模块（如计划模块、质量模块），支持按需组合。

工艺驱动生产：以工艺路线为主线，绑定设备、物料、检验标准，确保生产合规性。

轻量化部署：支持云端（中小企业）与本地部署（大型企业），移动端适配车间场景。

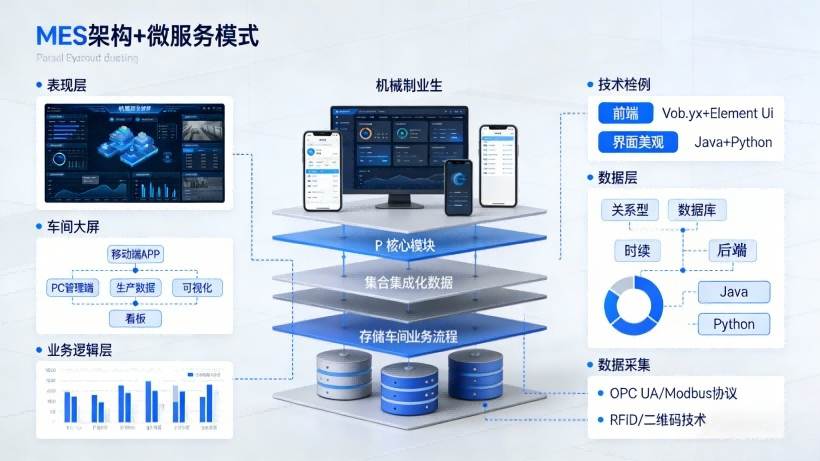

五、机械制造业行业MES系统的架构设计

采用分层架构+微服务模式，确保系统稳定性与扩展性：

1.分层架构

表现层：车间大屏、移动端APP、PC管理端，支持可视化看板（如生产进度、设备OEE）。

业务逻辑层：核心模块（计划排程、生产执行等），集成规则引擎（如排程算法、质量判定逻辑）。

数据层：关系型数据库（MySQL/PostgreSQL，存储结构化数据如工单、质检记录）+时序数据库（InfluxDB，存储设备实时数据如温度、振动）。

2.技术栈示例

前端：Vue.js+Element UI（构建动态交互界面）；

后端：Java（Spring Boot）+Python（排程算法开发）；

数据采集：OPC UA/Modbus协议（对接数控设备）、RFID/二维码（物料流转跟踪）。

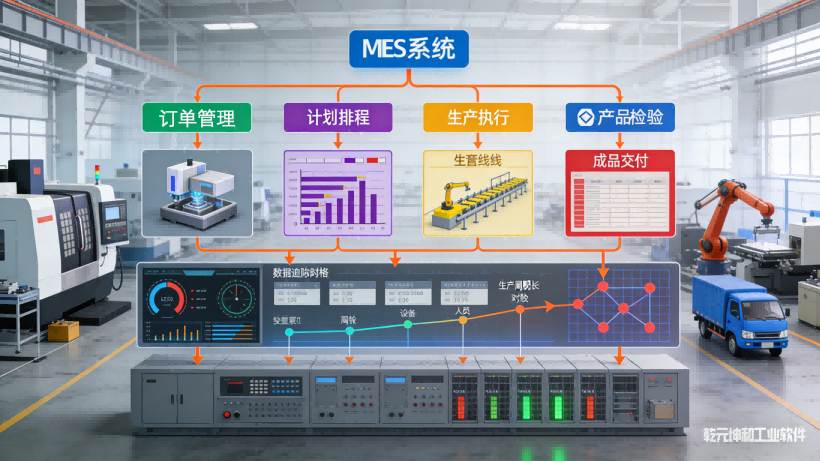

六、机械制造业行业MES系统的功能模块

覆盖生产全流程核心场景，各模块协同形成管理闭环：

1.生产计划与排程模块

有限产能排程：基于设备负载、物料齐套性、工艺约束自动生成工序计划，甘特图可视化调整。

插单响应：支持订单优先级设置（如“P0级急单”），自动重排计划并评估交期影响。

计划下达：将工单推送至车间终端，实时接收报工数据，动态更新计划达成率。

2.生产执行管理模块

工单驱动生产：创建工单（关联BOM、工艺路线），支持拆分（如总装工单拆分为焊接、机加工子工单）、暂停/重启。

工序报工：操作工通过移动端扫码报工（记录加工数量、工时、不良品数），替代纸质记录，数据实时同步。

在制品跟踪：为零部件生成唯一“流转卡”，扫码记录工序轨迹（如“壳体从车床→铣床→检验”），避免积压。

3.质量管理模块

全流程检验：来料检验（原材料硬度、成分）、过程检验（工序尺寸公差）、成品检验（性能测试），支持手动录入/自动采集（如三坐标测量仪数据对接）。

不合格品管理：分类（报废/返工/特采）并跟踪处理流程，分析不良原因（如“刀具磨损导致尺寸超差”）。

质量追溯：通过批次号/序列号关联原材料、加工设备、检验员，实现“正向（成品→原料）+反向（原料→成品）”追溯。

4.设备管理模块

状态监控：实时采集设备运行数据（如主轴转速、温度），异常时自动告警（如“加工中心振动值超标”）。

维护管理：预防性维护计划（如“每500小时换油”）+故障维修记录，形成故障知识库（如“报警代码E003对应伺服电机故障”）。

OEE分析：自动计算设备综合效率（OEE=可用性×性能×质量），定位瓶颈（如“换型时间占停机时间40%”）。

5.数据采集与可视化模块

多源数据采集：新设备通过OPC UA实时采集，老旧设备加装传感器或人工扫码补录；

管理驾驶舱：展示关键指标（计划完成率、OEE、不良品率），支持按车间/产线/工单下钻分析。

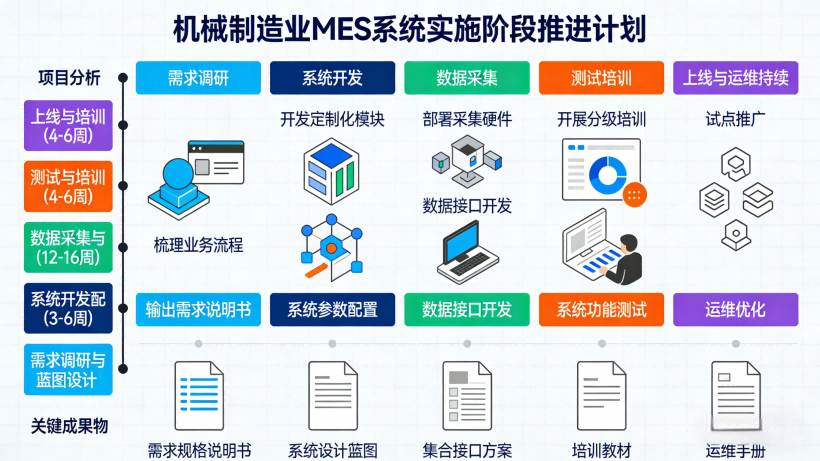

七、机械制造业行业MES系统的实施步骤

分阶段推进，确保系统与业务深度融合：

1.需求调研与蓝图设计（3-6周）

梳理现有流程（如排程、报工、检验），明确痛点与优化目标，输出《MES需求规格说明书》。

2.系统开发与配置（12-16周）

基于标准化模块（如计划、质量）开发，针对机械行业特性（如复杂工艺路线）定制化开发（如排程算法、设备接口）。

3.数据采集与集成（3-6周）

部署数据采集硬件（传感器、扫码枪），开发与ERP、PLM、设备的集成接口，确保数据互通。

4.测试与培训（4-6周）

功能测试（如排程逻辑验证）、压力测试（500并发用户场景）；对操作工、维修工、管理员开展分级培训（如移动端报工操作）。

5.上线与运维（持续）

试点车间上线→全厂区推广，建立运维团队（响应系统故障、需求迭代），定期优化流程（如调整排程规则）。

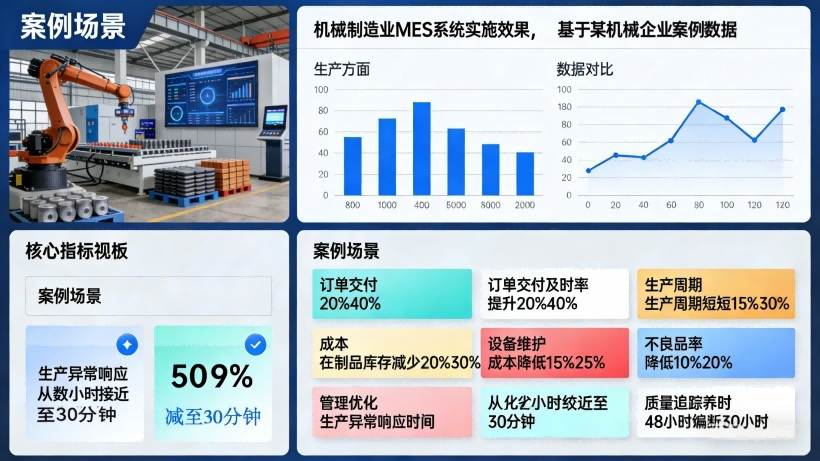

八、机械制造业行业MES系统的实施效果

通过某重型机械企业案例数据，实施MES后可实现：

1.生产效率：

订单交付及时率提升20%-40%，生产周期缩短15%-30%；

2.成本降低：

在制品库存减少20%-30%，设备维护成本降低15%-25%，不良品率降低10%-20%；

3.管理优化：

生产异常响应时间从4小时缩短至30分钟，质量追溯耗时从48小时缩短至2小时。

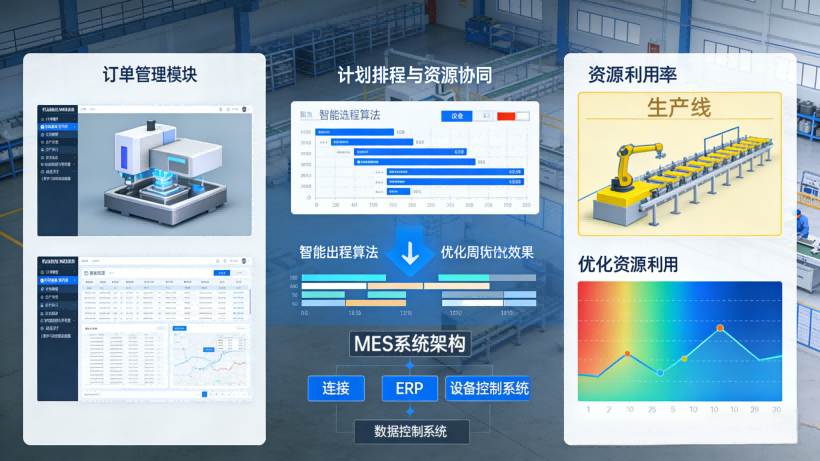

九、机械制造业行业MES系统的发展趋势

1.智能化升级：

AI算法深度应用（如基于机器学习的自适应排程、设备故障预测），OEE提升至90%以上。

2.数字孪生融合：

构建车间物理世界与虚拟模型的实时映射，支持生产过程模拟优化（如换型方案预演）。

3.工业互联网集成：

接入企业级工业互联网平台，实现跨工厂、跨供应链的生产协同（如供应商实时查看物料需求）。

4.绿色制造导向：

新增能源管理模块，监控高能耗设备（如热处理炉）能耗，助力碳中和目标。

5.轻量化与云化：

中小企业倾向SaaS化MES（按订单付费），降低部署成本，快速上线核心功能。

总结

机械制造业MES是实现“智能制造”的核心枢纽，通过覆盖生产全流程的功能模块与技术架构，解决计划脱节、质量追溯难、设备利用率低等痛点，最终实现降本增效。未来，随着AI、数字孪生、工业互联网技术的融合，MES将向“智能化、柔性化、平台化”方向发展，成为机械企业数字化转型的“神经中枢”。
