PowerDesigner 企业架构模型 ( EAM ) 说明

一. 企业架构模型 说明
EnterpriseArchitecture Model（EAM），企业架构模型从业务层、应用层以及技术层的对企业的体系架构进行全方面的描述，包括业务流程、业务功能、系统、人员等单元的结构及行为，以确保各单元能够符合企业的战略发展方向。

EAM 分以下三类：
（1）    业务层：
组织结构图
业务通信图
进程图
城市规划图
（2）    应用层：
应用架构图
面向服务图
（3）    技术层：
技术基础框架图

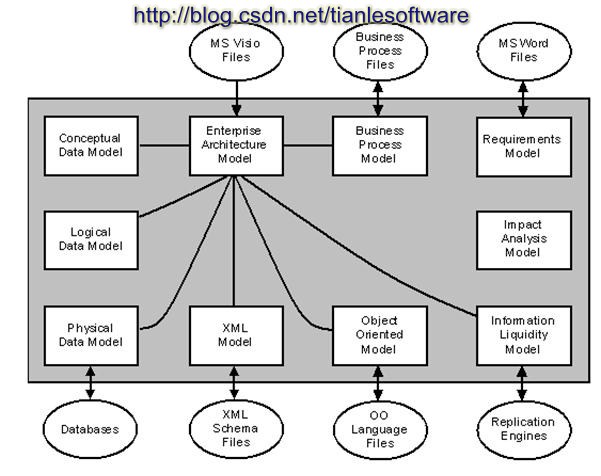

EAM与其它模型关系：


二. EAM 示例
2.1 组织结构图

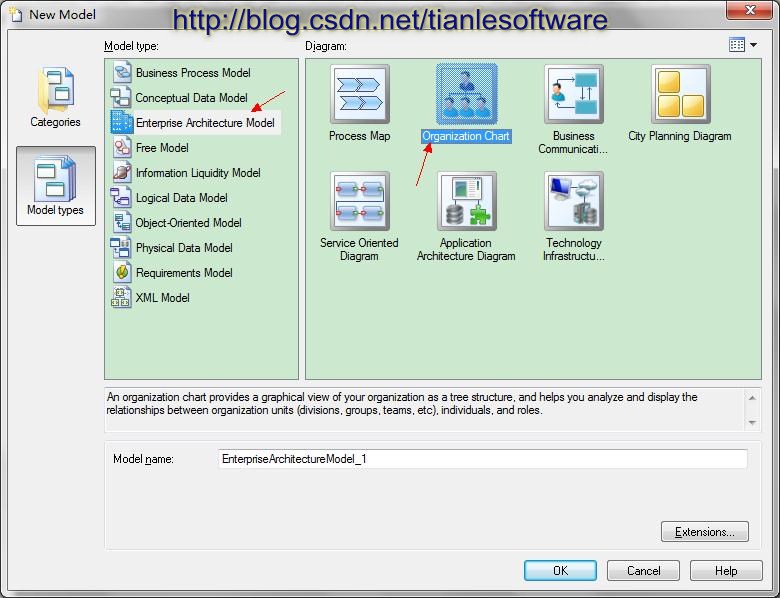

选择File→New Model菜单项，在新建模型窗口左侧模型类型中选择企业架构模型，在右侧输入模型名称，并选择起始图类型――组织结构图。

创建组织结构图对象:
(1)    创建组织单位对象
(2)    创建层次链接

组织结构图示例:

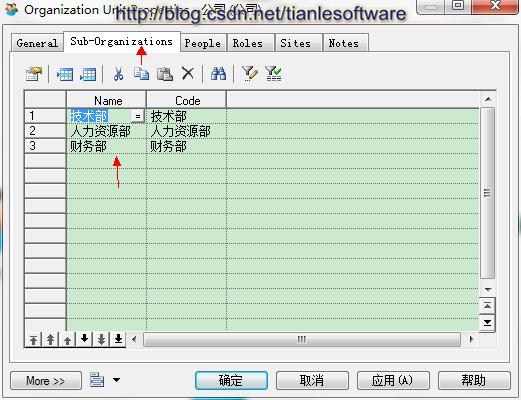

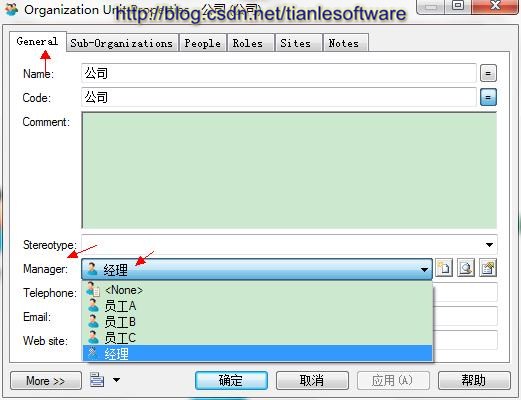

双击查看公司的属性：

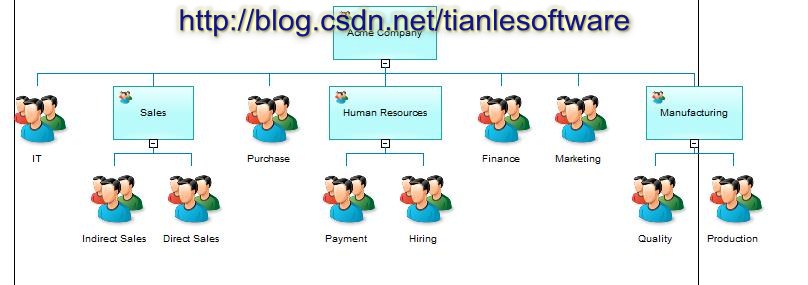

PD 自带的示例：

2.2 业务通信图

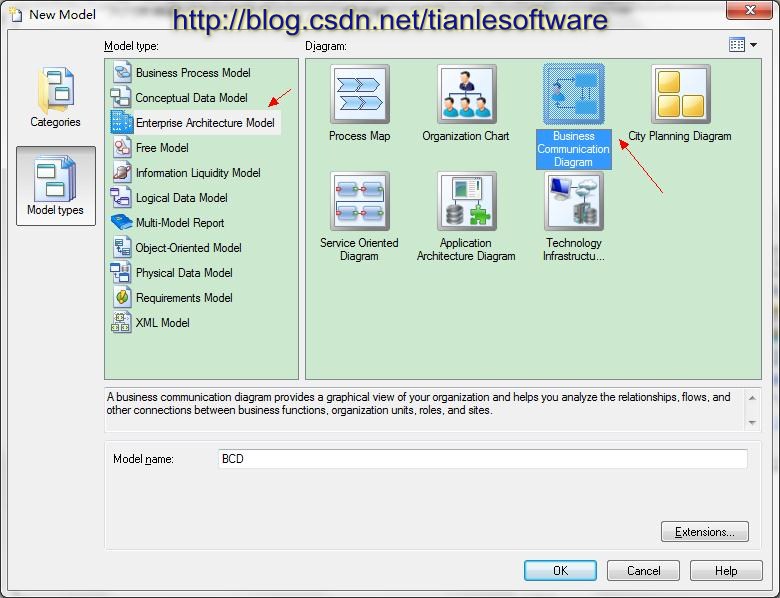

选择File→New Model菜单项-->EAMà业务通信图, 或者直接在工作区右击新建。

业务通信图对象有：
(1)    创建人员
(2)    创建站点
(3)    创建业务流

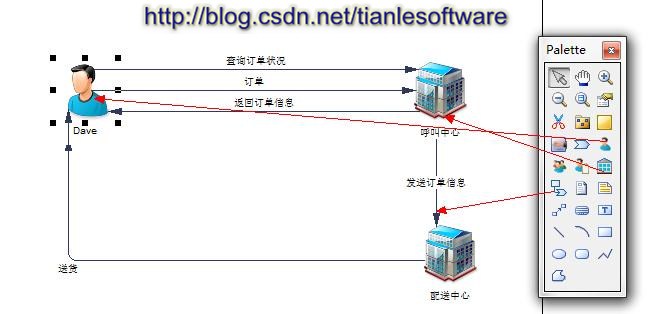

业务通信图示例：


2.3 进程图
创建和上面的类似：选择File→New Model菜单项-->EAMàProcessMap, 或者直接在工作区右击新建。


创建进程图对象：
(1)    创建架构区域
(2)    创建业务功能
(3)    创建进程

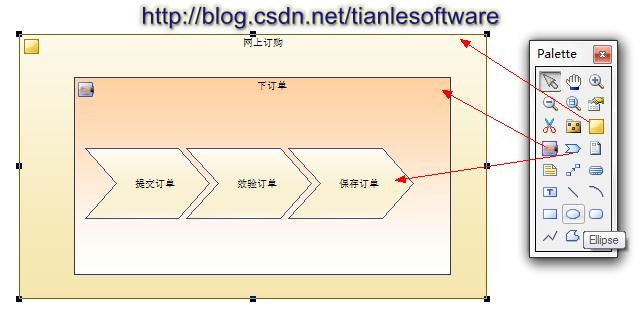

进程图示例：


2.4 城市规划图
创建和上面的类似：选择File→New Model菜单项-->EAMàCityPlanning Diagram, 或者直接在工作区右击新建。

城市规划图对象：
(1)    创建架构区域
(2)    创建系统
(3)    创建应用
(4)    数据库

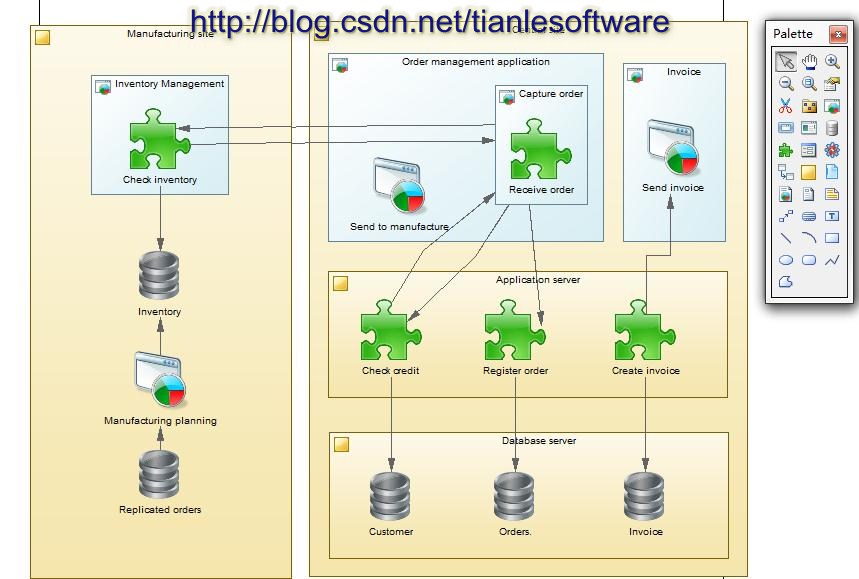

城市规划图示例：



2.5 应用架构图
创建和上面的类似：选择File→New Model菜单项-->EAMàApplication Architecture Diagram, 或者直接在工作区右击新建。

应用架构图对象：
(1)    创建架构区域
(2)    创建系统
(3)    创建应用
(4)    创建数据库

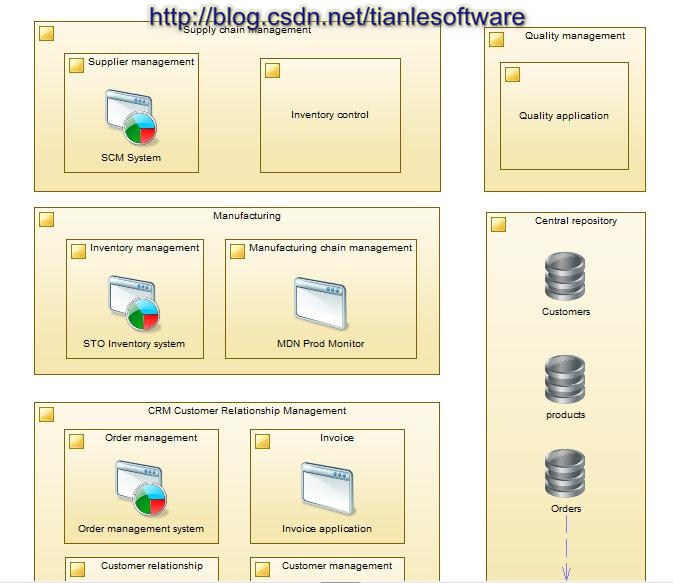

应用架构图示例：


2.6 面向服务图
创建和上面的类似：选择File→New Model菜单项-->EAMà ServiceOriented Diagram, 或者直接在工作区右击新建。
创建面向服务图对象：
(1)    创建架构区域
(2)    创建应用服务
(3)    创建业务服务
(4)    创建数据库
(5)    创建应用链接

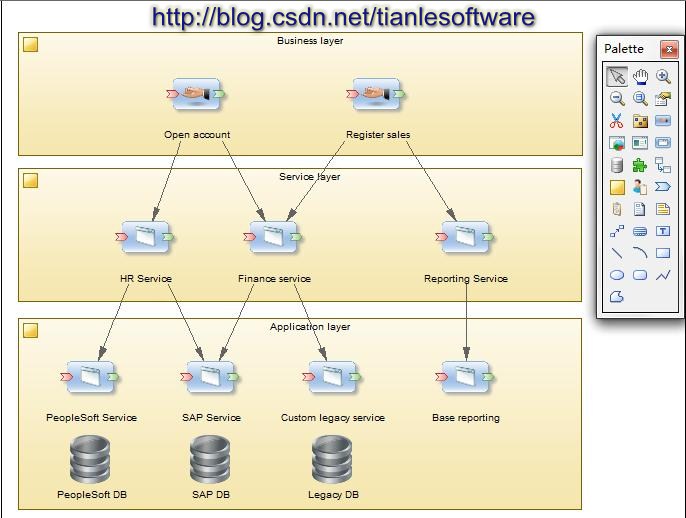

面向服务图示例：



2.7 技术基础框架图
创建和上面的类似：选择File→New Model菜单项-->EAMàTechnology Infrastructure Diagram, 或者直接在工作区右击新建。

创建技术基础框架图对象：
(1)    创建网络
(2)    创建工作站
(3)    创建硬件服务器
(4)    创建数据库
(5)    创建基础连接

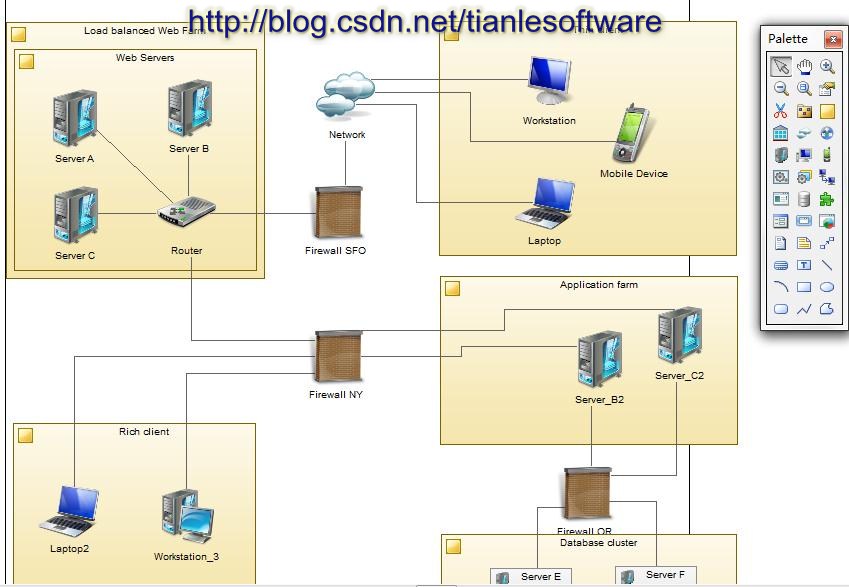

技术基础框架图示例:
