SMT行业MES系统

日期:2025-07-29

乾元坤和编辑

一、SMT行业MES系统定义

SMT(表面贴装技术)行业MES系统是连接企业资源计划(ERP)与底层控制系统(如贴片机、回流焊炉)的生产执行层管理系统,专注于电子制造全流程(PCB印刷、贴片、回流焊、检测)的数字化、智能化管理。其核心在于实现小批量多品种生产、高精度工艺控制与物料防错,通过实时数据采集、动态排产、质量追溯、设备监控等功能,提升生产效率、产品质量与供应链响应速度,是电子制造企业实现智能制造、满足消费电子与汽车电子需求的核心工具。

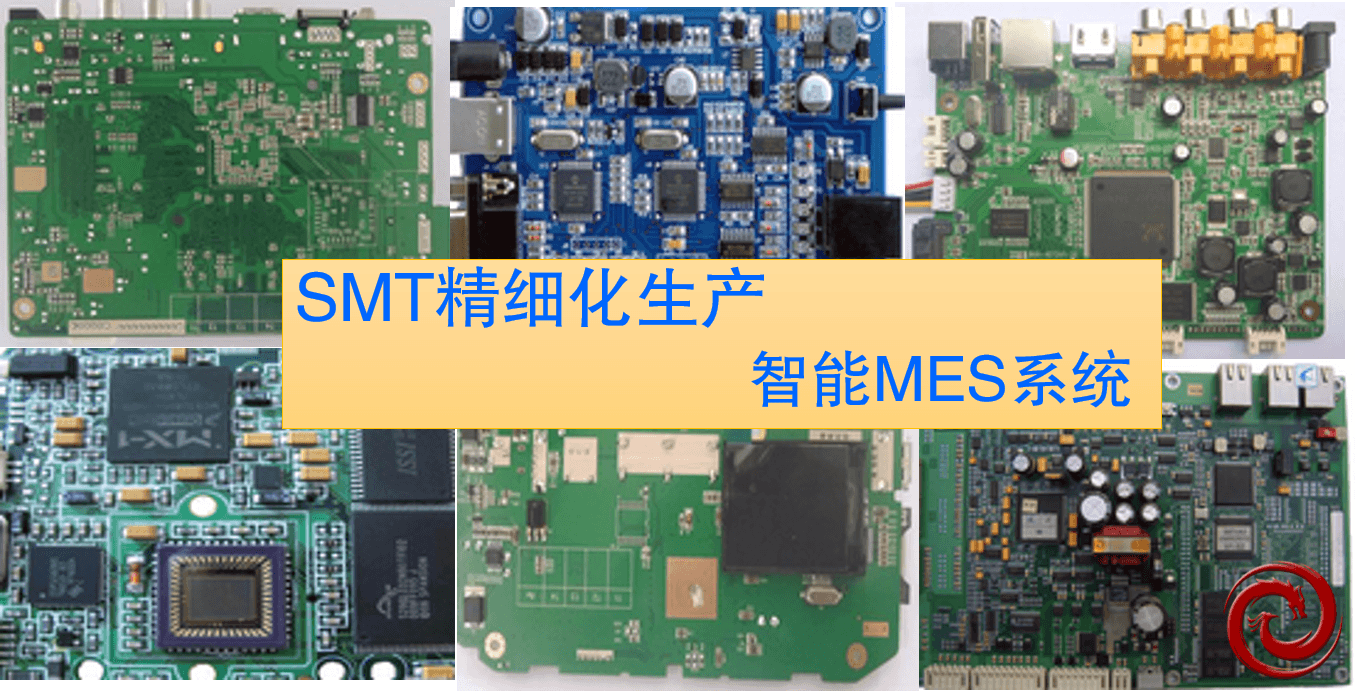

   SMT智能MES系统

SMT行业智能MES系统


一、SMT行业MES系统现状

 目前,新加坡伟创力、美国旭电公司、新美亚、捷普集团以及加拿大的天弘集团纷纷在华建厂,其在华业务营收比例亦在快速提升之中,使得片式元器件使用量的水涨船高,中国SMT产业发展出现井喷势头,一些民营企业和研究机构在贴片技术国产化方面的布局取得突破性进展,作为全球最大的SMT设备需求和使用大国,中国已成为全球重要的SMT设备制造基地之一。

 根据信息产业部公布的统计数据显示,从2012年到2023年,我国电子信息制造业增加值年均增速达11.6%,营业收入从7万亿元增长至18.1万亿元,在工业中的营业收入占比已连续九年保持第一,利润总额达8283亿元,是当之无愧的“顶梁柱”。在我国SMT产业的产品结构中,焊接设备占据了核心地位,其销售额超过17亿元,占据整个产业的42%强,依次分别被检测设备和印刷设备,分别占比为24.1%和15.3%。而从地域看,中国SMT产业仍主要集中在珠三角地区和长三角地区,这两个地区产业销售额占到了整体产业规模的90%以上,仅珠三角地区占比就超过67%。另外环渤海地区SMT产业的销售额也达到了3.1亿元,占整体产业比重的7.6%。

 由此可见,在珠三角和长三角地区,电子信息产业作为支柱产业,增长迅速,带动了国内相关产业链的发展,SMT生产制造中的材料、设备、服务等行业的崛起极大地推动了相关行业的发展,继而家电制造业和通信制造业的发展有积极促进了SMT的广泛应用,这也成为许多跨国公司转战中国电子产品制造市场重要原因之一。


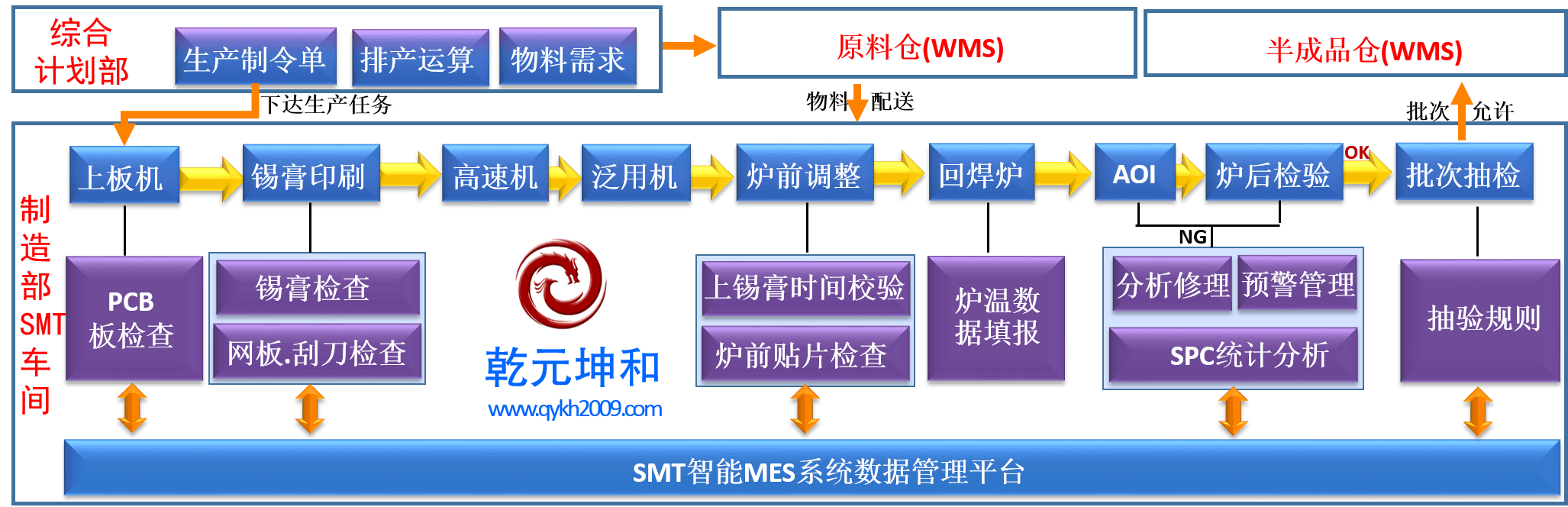

SMT电子组装业务流程

SMT行业MES系统业务流程图

二、SMT行业管理痛点

1.设备停机与换线时间长

SMT生产线设备(如贴片机、AOI检测仪)精度高,但易因程序错误、物料卡死、传感器故障导致非计划停机。

典型案例:某电子厂因贴片机吸嘴堵塞导致停机2小时,直接损失超30万元,且换线(不同PCB板切换)需人工调整程序与物料,耗时1-2小时。

2.物料错配与损耗高

SMT对物料精度要求极高(如0201元件、BGA芯片),但传统人工上料易出现错配(如电阻值错误、极性反装),导致整批PCB报废。

物料损耗率高(如锡膏浪费、元件破损),传统管理依赖人工统计,难以精准控制。

3.质量追溯困难

电子产品质量需满足严格标准(如IPC-A-610),但传统纸质记录易丢失,难以关联PCB板、元件批次、工艺参数(如贴片压力、回流焊温度)。

召回时需快速定位问题批次(如某批电容失效),传统方式耗时耗力,成本高昂。

4.工艺参数波动与检测低效

SMT工艺参数(如贴片精度、回流焊温度曲线)对质量影响大,但传统检测依赖人工目检或离线检测(如X-Ray),效率低且漏检率高。

工艺调整依赖经验,难以动态优化(如根据环境温湿度调整锡膏印刷参数)。

5.供应链协同差

需与电子元器件供应商(如芯片厂商)实时对接,同步订单、库存、物流信息,但传统方式依赖人工录入,易出错且时效性差。

原材料(如PCB板、锡膏)供应波动大,但缺乏动态补货机制,导致生产中断。


电子组装智能MES系统

SMT智能MES系统



三、SMT行业MES系统需求分析

1.功能需求

1实时监控与数据采集

集成贴片机、回流焊炉、AOI/SPI检测仪等设备数据,实时采集工艺参数(如贴片压力、回流焊温度曲线、锡膏厚度)。

支持边缘计算预处理数据(如图像压缩、信号去噪),减少云端压力。

2动态排产与换线优化

根据订单优先级(如交付时间)、设备能力(如贴片机速度)、物料供应制定动态计划,支持小批量多品种生产。

自动化换线程序(如自动切换贴片机程序、调整物料架),缩短换线时间(从1-2小时降至30分钟内)。

3物料防错与损耗控制

集成RFID/二维码技术,实现物料(元件、锡膏)从入库到上料的全程追溯,自动校验物料型号、极性、有效期。

精准统计物料损耗(如锡膏使用量、元件破损率),动态调整采购计划。

4质量追溯与工艺优化

PCB印刷到成品检测的全流程追溯,记录PCB板编号、元件批次、工艺参数(如贴片精度、回流焊温度曲线)、质检数据(如AOI缺陷码)。

支持召回时快速定位问题批次(如某批电容失效),生成追溯报告;通过AI分析工艺参数与质量关联,优化工艺(如调整贴片压力)。

5设备监控与预测性维护

实时监控设备状态(如贴片机吸嘴磨损、回流焊炉温度波动),通过AI模型预测设备故障(如吸嘴寿命、传感器漂移),提前预警并推荐解决方案。

集成专家系统,提供故障维修指南(如吸嘴清洗步骤、传感器校准方法)。

6供应链协同

与供应商系统(如EDI、API)对接,实时同步订单、库存、物流信息,动态调整采购计划(如根据生产排产自动触发元件采购)。

JIT(准时制)供货支持,确保物料(如芯片)按生产节奏配送,减少在制品积压。

2.非功能需求

1可靠性7×24小时稳定运行,关键模块冗余备份,故障恢复时间≤3分钟。

2安全性:符合等保三级认证,数据加密(TLS 1.3),精细权限管理(RBAC模型),操作日志可追溯。

3扩展性:模块化设计,支持新技术(如5G、数字孪生)快速集成,兼容国际标准(如IPC-2581)。

4易用性:界面友好,支持移动端(如平板、手机)操作,提供多语言支持。

电子组装生产流程图

电子组装生产流程图

四、SMT行业MES系统架构设计

1.分层架构

1数据采集层

集成贴片机、回流焊炉、AOI/SPI检测仪等设备数据,通过SECS/GEM、CAMM等协议采集实时状态(如贴片压力、回流焊温度曲线)与PCB板信息(如板号、元件批次)。

支持边缘计算预处理数据(如图像压缩、信号去噪),减少云端压力。

2控制层

集成过程监控系统,实时调整工艺参数(如贴片压力、回流焊温度曲线),确保工艺稳定。

支持与底层设备(如贴片机、机器人)的直接交互,实现闭环控制(如吸嘴压力修正)。

3管理层

包含生产计划、物料防错、质量追溯、设备监控等模块,支持数据分析与决策(如动态排产、工艺优化)。

集成BI工具(如Power BI),生成可视化报表与仪表盘(如设备OEE分析、质量合格率趋势)。

4企业应用层

ERP、供应商系统(EDI、API)集成,实现数据共享与流程协同(如订单状态同步、库存数据更新)。

支持与第三方系统(如PLM、CAD)对接,实现设计-工艺-生产一体化。

2.关键技术选型

1数据集成:使用SECS/GEM、CAMM等协议实现设备数据统一接入,支持API接口与供应商系统对接。

2实时处理:采用Spark Streaming、Flink处理高并发数据流,确保实时监控与预警(如设备故障即时报警)。

3人工智能:机器学习(如LSTM)预测设备故障(如吸嘴寿命),优化排产;深度学习分析质量数据(如AOI缺陷分类)。

4云计算:混合云架构,核心数据存于私有云(如OpenStack),分析服务部署公有云(如阿里云、华为云)。

5物联网5G技术支持AGV高精度定位与实时调度,RFID/二维码技术实现物料与PCB板追溯。


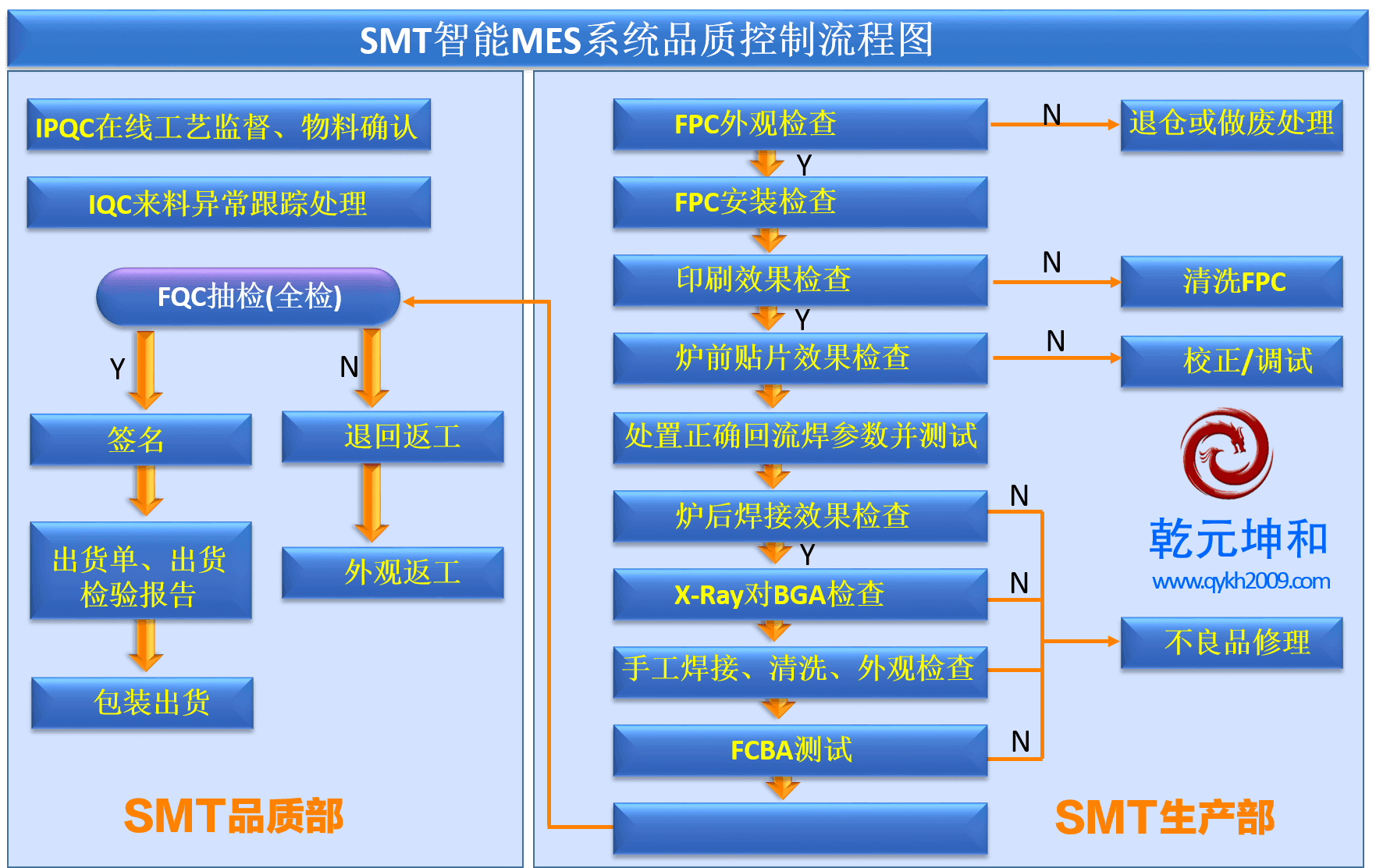

SMT智能MES系统品质控制流程图

SMT行业MES系统品质控制流程图

五、SMT行业MES系统业务流程

1.订单接收与工艺设计

订单录入:通过EDI/API接口同步客户订单(如PCB板型号、交付时间),生成生产任务。

工艺设计:工程师制定加工路径(如印刷-贴片-回流焊-检测),生成贴片机程序与回流焊温度曲线。

2.动态排产与换线准备

动态排产:根据订单优先级(如交付时间)、设备能力(如贴片机速度)、物料供应制定生产计划,支持小批量多品种生产。

换线准备:自动切换贴片机程序、调整物料架(如RFID校验物料型号),缩短换线时间至30分钟内。

3.SMT加工与数据采集

设备启动:操作员加载贴片机程序,启动生产,系统实时采集设备状态(如吸嘴压力、回流焊温度)与PCB板参数(如板号、元件批次)。

异常处理:设备故障(如吸嘴堵塞)或工艺偏差(如贴片精度超差)时,系统自动报警并推荐解决方案(如清洗吸嘴、调整压力)。

4.质检与PCB板追溯

在线检测:加工过程中通过AOI/SPI检测仪实时检测质量参数(如锡膏厚度、元件偏移),超差时自动调整参数或停线。

离线检测:成品通过X-Ray、功能测试等设备进行最终检验,记录检测数据并生成合格证。

追溯查询:通过PCB板号查询全流程数据(如元件批次、工艺参数、质检记录),定位质量问题(如某批电容失效,追溯至贴片步骤)。

5.物料管理与供应链协同

物料上料:通过RFID/二维码自动校验物料型号、极性、有效期,避免错配。

动态补货:根据生产排产自动触发采购订单,同步至供应商系统(如EDI),确保JIT供货(如芯片按小时配送)。

6.设备维护与能耗管理

预测性维护:通过AI模型预测设备故障(如吸嘴寿命),提前更换备件,减少停机时间。

能耗监控:实时采集设备能耗(如电力、氮气),优化高耗能环节(如回流焊炉保温),降低生产成本。

六、SMT行业MES系统功能模块

1. 动态排产与换线优化模块

功能:支持小批量多品种排产,自动化换线程序(如自动切换贴片机程序、调整物料架),缩短换线时间至30分钟内。

技术实现:遗传算法优化排产,集成设备状态数据(如贴片机在线率),规则引擎(如Drools)自动触发换线流程。

2. 物料防错与损耗控制模块

功能:集成RFID/二维码技术,实现物料从入库到上料的全程追溯,自动校验物料型号、极性、有效期;精准统计物料损耗,动态调整采购计划。

技术实现TensorFlow Serving加载物料校验模型(如二维码识别),边缘计算预处理数据(如图像压缩)。

3. 质量追溯与工艺优化模块

功能:全流程追溯(PCB板号、元件批次、工艺参数、质检数据),支持召回快速定位;通过AI分析工艺参数与质量关联,优化工艺(如调整贴片压力)。

技术实现Scikit-learn训练质量预测模型(如AOI缺陷分类),区块链技术记录关键操作(如质检记录)。

4. 设备监控与预测性维护模块

功能:实时显示设备状态(如吸嘴压力、回流焊温度曲线),异常报警,支持趋势分析(如吸嘴磨损趋势图);通过AI模型预测设备故障(如吸嘴寿命),提前预警。

技术实现:边缘计算预处理数据(如振动信号去噪),Spark Streaming处理实时流,ECharts可视化展示。

5. 供应链协同模块

功能:与供应商系统(EDI、API)对接,实时同步订单、库存、物流信息;动态调整采购计划(如根据生产排产自动触发元件采购),确保JIT供货。

技术实现API接口开发,集成供应商系统(如SAP、Oracle),规则引擎(如Drools)自动触发采购。

七、SMT行业MES系统实施步骤

1.需求分析与规划

明确目标(如提升设备利用率20%、降低换线时间50%),评估现有流程,制定预算与周期(分3期,每期12-18个月)。

选择有经验的供应商,进行现场调研与需求确认。

2.系统设计与开发

模块化设计,分阶段开发(如先上线数据采集与监控,再集成动态排产与物料防错)。

采用敏捷开发(Scrum),每两周迭代一次,进行压力测试(如模拟500台设备并发)。

3.试点运行与优化

选择1-2条SMT生产线试点(如贴片线、回流焊线),收集反馈(如报警准确率不足、界面操作复杂),优化算法与界面。

调整系统参数(如设备故障预警阈值、物料校验规则),确保与实际生产流程匹配。

4.全面部署与推广

分批次上线(按车间或产品线),培训员工(分层培训,管理层侧重决策支持、操作层侧重设备监控)。

制定考核标准(如工单处理时间≤15分钟、数据录入准确率≥99%),建立反馈机制(如用户满意度调查)。

5.持续迭代与升级

定期更新功能(如每年引入新AI模型、扩展物联网设备),维护系统安全(如漏洞扫描、补丁更新)。

评估新技术(如数字孪生、5G专网),扩展系统能力(如虚拟调试新工艺、远程设备诊断)。

八、SMT行业MES系统实施意义

1.提升生产效率与柔性制造能力

通过动态排产与自动化换线,减少设备停机时间(如贴片机停机时间减少60%),提高设备利用率(如吸嘴OEE提升25%)。

支持小批量多品种生产,满足消费电子与汽车电子的快速迭代需求,提升市场竞争力。

2.降低运营成本与质量风险

物料防错系统减少错配损失(如元件报废率下降80%),物料损耗精准控制(如锡膏浪费减少50%)。

质量追溯降低召回成本(如问题批次定位时间从72小时缩短至1小时),提升品牌信誉。

3.增强供应链协同与环保合规性

供应链协同模块确保JIT供货(如芯片按小时配送),减少在制品积压与库存成本。

能耗管理优化降低生产成本(如单位PCB板能耗降低20%),符合ROHS等环保法规。

4.推动数字化转型与全球竞争力提升

实现数据驱动决策,提升企业响应速度(如订单变更处理时间从6小时缩短至1小时)。

符合智能制造政策(如中国制造2025、工业互联网创新发展战略),助力进入全球供应链(如通过苹果MFi认证)。

通过SMT行业MES系统的实施,企业可实现生产全流程的数字化、智能化转型,为高质量发展提供核心支撑,同时提升在电子制造领域的竞争力和可持续发展能力。
