SMT激光钢网的特点

随着SMT的发展，对网板要求的增高，钢网就随之产生。受材料成本及制作的难易程序影响，最初的钢网是由铁/铜板制成的，但也是因为易锈蚀，不锈钢钢网就取代了它们，也就是现在的钢网(SMT Stencil)。按SMT钢网的制作工艺可分为：激光模板，电抛光模板，电铸模板，阶梯模板，邦定模板，镀镍模板，蚀刻模板。SMT激光钢网是目前SMT钢网行业中最常用的模板，其特点是：

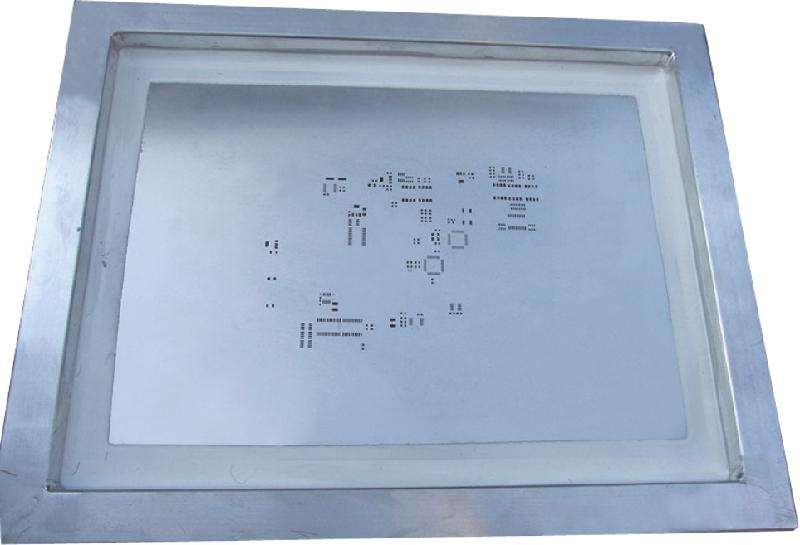

SMT激光钢网的特点

1、直接采用数据文件制作，减少了制作误差环节;

2、SMT激光钢网的开口位置精度极高，全程误差≤±4μm;

3、SMT激光钢网开口具有几何图形，有利于锡膏的印刷成型。

制作SMT激光钢网需要以下材料：

1、PCB

2、菲林

3、数据文件

材料要求：

1、PCB：版次正确，无变形、损坏、断裂;

2、菲林：是SMD层及丝印层，注明正反面，确保未受冷受热，无折痕;

3、数据文件：有多种CAD数据格式：GERBER、HPGL、*.JOB、*.PCB、*.GWK、*.CWK、*.PWK、*.DXF、*.PDF;以及下列软件设计的数据：PAD2000、GCCAM4.14、POWERPCB、PROTEL、AUTOCADR14(2000)、V2001、CAW350W、V2001CLIENT98。 数据过大时应压缩后传送，可使用*.ZIP、*.ARJ、*.LZH等任何压缩格式;数据须含SMTsolderpastelayer(含有FiducialMark数据和PCB外形数据)，还须含有字符层数据，以便检查数据的正反面、元件类别等。

SMT激光钢网后期处理

蚀刻及电铸钢网一般不做后处理,因激光切割后会产生金属熔渣附着于也壁及开口处，所以一般要进行表面打磨;当然，打磨也不仅仅是除去熔渣(毛刺)，它同时也是对钢片表面进行粗化处理，增加表面摩擦力，以利锡膏滚动，达到良好的下锡效果;有必要地话，还可以选择“电抛光”，对完全除熔渣(毛刺)改善孔壁。
