车间除尘设备

日期:2020-08-18 18:16:13
乾元坤和编辑

乾元坤和编辑

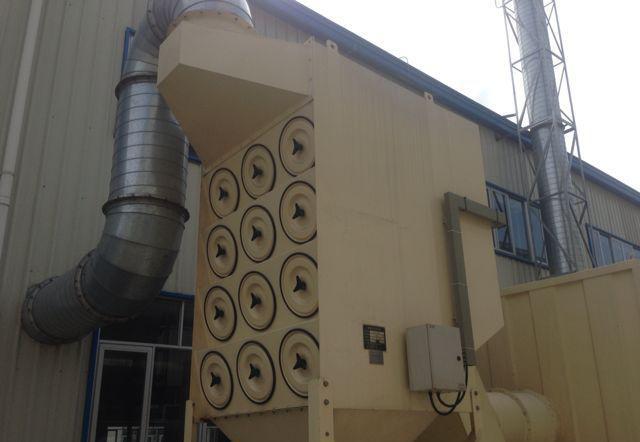

车间除尘设备

车间生产过程中都会产生一定的灰尘,如果不能及时清理不仅影响正常的生产还可能会影响到设备的使用周期,所以需要一套完善的车间除尘设备来对整个车间进行及时的处理。本文来给大家介绍下相关的一些重要的组成部分。

车间除尘设备

车间除尘设备

1.局部排气通风系统的组成

局部排气通风基本原理是通过控制局部气流,使局部工作范围不受有害物的污染,并且造成符合要求的空气环境。典型的局部排气通风系统如图2所示,通常由下述几个部分组成。

集气罩

集气罩是捕集含尘有害气体的设备装置。通过集气罩口的气流运动,可在有害物散发地点直接捕集有害物而控制其在车间的扩散,保证室内工作区有害物浓度不超过国家卫生标准的要求。集气罩设计应该考虑实际环境,工作场合,以与工作场合匹配为宜,从而最大程度上收集有害气体,减少扩散

除尘器

为了保护大气环境或回收原材料,当排气中的粉尘含量超过排放标准时,必须采用除尘器进行处理,达到排放标准后再排入大气。

风机

风机由电动机带动,为空气流动提供动力。为了防止风机的磨损和腐蚀,一般把它装置在除尘设备的后面。

风管

风管用于连接该系统的各个设备,提供气体流动的道路。风管布置要合理力求短、直、顺。风管布置设计的好坏关系到管内流体的压力损失大小,从而影响了风机的选择。

2.管道的设计

在净化系统中用以输送气流的管道称为风管,通过风管使系统的设备和部件连成一个整体。管段设计主要是根据集气罩的流量以及净化设备的要求来完成必须的管道的参数设计。这主要包括:管内流速的确定;管道直径的确定;弯头的设计;直管长度的确定;三通设计计算;沿程阻力损失和局部阻力损失。本设计采用圆形风管来进行连接。

3.通风机、电动机的选择

通风机的性能参数主要有流量、压力、功率、效率和转速。另外,噪声和振动的大小也是通风机的主要技术指标。流量也称风量,以单位时间内流经通风机的气体体积表示。压力也称风压,是指气体在通风机内压力升高值,有静压、动压和全压之分。全压等于通风机出口截面与进口截面上气流全压之差;静压等于通风机出口截面与进口截面上气流静压之差;动压是指通风机出口截面上气流平均速度的动压。

4.除尘器的选择

除尘器是把粉尘从烟气中分离出来的设备,是除尘系统中起主要作用的部分。除尘器的性能用可处理的气体量、气体通过除尘器时的阻力损失和除尘效率来表达。除尘器按其作用原理分成以下五类:

(1)机械式除尘器,包括重力除尘器、惯性除尘器、离心除尘器等。

(2)湿式除尘器,包括水浴式除尘器、泡沫式除尘器、文丘里管除尘器、水膜式除尘器等。

(3)过滤式除尘器,包括布袋除尘器和颗粒层除尘器等。

(4)电除尘器。

(5)磁力除尘器。

现在工业中用的比较多的是电袋复合式除尘器及袋式除尘器。本设计采用袋式除尘器。袋式除尘器主要由滤袋、箱体、灰斗与清灰结构、排灰机构等几个主要部分。
