摘要：本文将根据前面所分析的常德卷烟厂MES项目需求，从卷烟厂MES系统实施范围、数据库、服务器等方面对卷烟厂MES架构设计进行简单介绍。
卷烟厂MES架构
1.MES系统实施范围

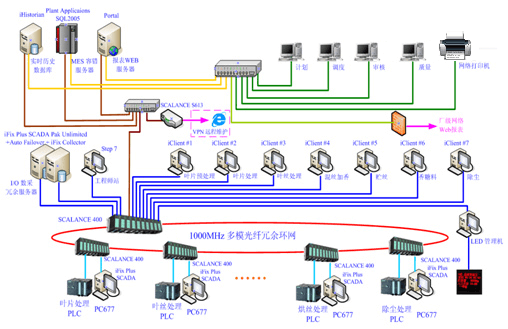

从常德卷烟厂MES系统实施的业务管理范围上来看，主要包括预处理、制叶、制丝三个环节；接口范围包括立库系统、制丝控制系统，立库系统和制丝控制系统由不同厂商实施，因此在卷烟厂MES架构设计开发上，充分保证了，MES系统的开放性，以便能够头功不同系统的开放协议，实现对信息系统的生产、管理、分析数据的采集和集成，从而为卷烟厂构建完整的厂级生产集成管理平台。上图所示即卷烟厂MES架构图。
2.MES系统应用服务器
主要由PA服务和SQL server数据服务两部分构成。

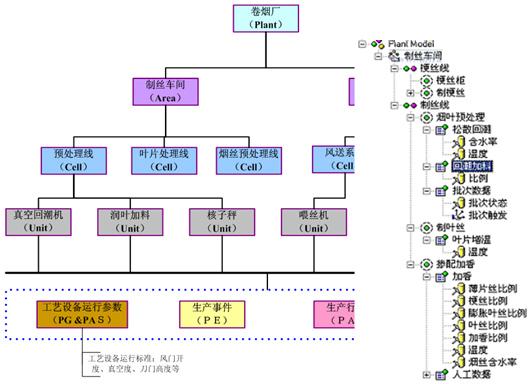

PA服务主要支持卷烟厂MES系统对业务建模、业务流程、业务功能的实现。业务建模除了为MES系统的企业模型建立提供支撑，同时也能够满足对生产事件和生产活动进行灵活建模处理，以实现生产过程中静态生产模型与动态的实物模型实时同步。卷烟厂MES架构业务建模如图所示：
3.实时数据采集技术
卷烟厂MES系统采用I/O采集服务器，实现对所有由生产设备底层供应商提供的数据、报警信息和生产信息的采集，并将其传递到实时数据库服务器；并由MES系统的PA进行业务过滤和梳理，被记录到MES系统应用服务器的SQL数据库中，以便进行生产历史追溯、质量、设备分析、考核、报表查询时使用。卷烟厂MES架构对于数据采集的实现主要包括：从现场总线上采集相关设备的数据和生产信息；将数据传递到实时数据服务器和MES应用服务器，通过负责与其它系统的通讯接口实现信息传递、集成和共享。
4.实时历史数据库
实时数据服务器是卷烟厂MES系统的基础，设备状态、工艺质量、物料加工，生产等所有数据来源于I/O数据采集服务器。同时MES系统对于历史数据的存储主要是通过时间和标签记录来实现。卷烟厂MES架构设计中对于历史数据库的要求需要满足一下几点：海量数据存储、毫米级数据反映速度、标准实时数据引擎、采集和配置的双冗余结构。
