监控可视设备管理系统的核心通用功能的访问监控设备的轻量级框架系统(以下简称SDCS框架系统)的工作流程如下：
SDCS框架启动过程，启动框架配置管理服务，验证读取SDCS内核的默认配置文件并解析，根据配置文件的设置，检查内核信赖的DLL文件的完整性以及版本是否兼容。解析插件的配置文件，使用插件管理服务和对象加载器加载插件的唯一实例到插件管理容器中，最后启动定时查询服务。
SDCS框架运行过程，运行定时查询服务，当到指定的时间时，检查当前时间是否在要获取图像的DVR设备时间设置范围内。如果在设置访问DVR时间范围内，则检查此插件实例是否运行，如果未运行，则通过对象加载器加载到插件容器中，并注册事件处理程序。如果已经运行，则直接调用DVR API接口调用DVR插件中的CaptureIMG方法获取图像。监控可视设备管理系统主要是由SDCS子系统、DVR图像管理子系统、DVR设置子系统、录制时间设置子系统和设备管理网站子系统组成，其中SDCS子系统处于一个中心位置。设备管理系统的部署图如图2。

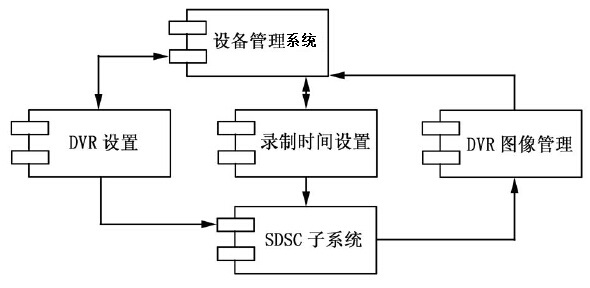

图2 监控可视设备管理系统子系统的交互图
子系统之间的交互如下：DVR设置子系统设置为WEB服务的方式，它主要提供要管理的设备对应的DVR的信息，包括DVR插件的名称、访问的地址、端点、通道、登录的用户名称、密码等信息。录制时间设置子系统为SDCS提供要录像的DVR编号以及录像时间段和时间的间隔等信息。DVR图像管理子系统是SDCS获得DVR的图像时上传或本地保存时记录的相关信息。设备管理网站子系统提供监控设备编号、驱动信息的设置、获取图片的时间段和时间间隔的设置及查看监控图片的功能。SDCS子系统是以Windows服务的方式在计算机的后台运行。
