基于XML的B/S模式业务控制器管理系统的软件结构如图1所示，包括：BOA服务器、管理代理模块、服务控制子系统（Service Control Subsystem，简称SCSS）、服务管理子系统（Service Management Subsystem，简称SMSS）。

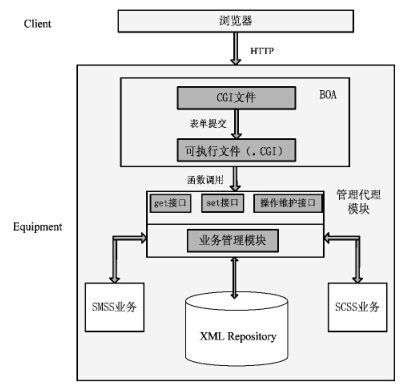

图1 XML基础的B/S设备管理系统软件结构
（1）BOA。BOA服务器是一个运行于UNIX或LINUX下的小巧高效的WEB服务器，支持CGI，适合于嵌入式系统。在业务控制器设备管理系统中，管理员用户通过浏览器访问设备的BOA服务器，服务器对用户提交的请求进行处理，并向浏览器返回CGI页面。
（2）CGI.Common Gateway Interface，简称CGI。在物理上是一段程序，运行在服务器上，提供同客户端HTML页面的接口，主要用于实现动态页面显示功能，配置文件参数修改以及设备管理系统控制功能等，通过shell脚本实现。
（3）CGI脚本（.CGI）。主要用于处理HTTP页面提交的请求，由C语言编写处理函数，经过MAKEFILE编译后生成可执行文件（.CGI脚本），BOA服务器根据前端HTML界面提交的表单请求进行调用执行，执行完后通过BOA服务器向HTML页面返回CGI脚本执行结果。
（4）管理代理模块。管理代理模块主要功能是对网管的业务请求进行分发处理、提供函数接口，使网管完成对设备的管理。管理代理模块由set接口、get接口、服务接口、业务管理模块组成，get接口使用基于文件对象模型（Document Object Model，简称DOM）的XML解析器编写而成，为shell脚本提供获取配置信息的通道，使CGI页面获得配置文件中的配置信息；set接口用于将经过可执行文件（.CGI脚本）处理的数据转发给业务管理模块；业务管理模块将用户的业务请求分发给不同业务，进行相应的配置修改。
（5）SMSS，SCSS。业务控制器的两个功能模块，根据设备管理系统下发的配置任务，修改各自子系统的配置参数，从而使设备的功能发生改变。
