下图是现场总成设备管理系统的故障监测诊断模块的结构图，在线监测子模块的任务是在前端数据采集的基础上，对设备的状态进行实时的监控，实时的获取设备的状态信息，根据设备信息给出设备的状态报告。主要工作包括：信号分析工作，如超限分析，统计分析，时序分析等；数据的快速傅立叶变换分析；设备的起停机工况分析；正常运转工况分析；各种监视图形的显示，如频谱图，轴心轨迹图等；设备状态的识别；自动声光报警；数据库的形成；前端的数据处理及后端故障诊断的通信协调等工作。

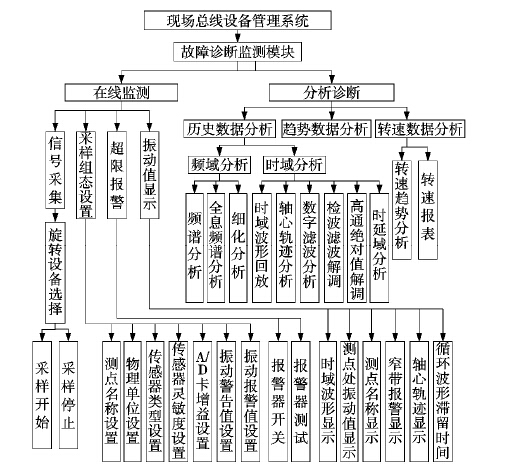

图1 现场总成设备管理系统的故障监测诊断模块
由于设备管理系统的在线监测模块在生产管理过程中发挥巨大的作用，而且其必须有先进性和成熟性，所以设计应考虑以下几点：
1 可移植性，以适应多种监测设备和工作条件；
2 保证系统的开放性，以支持系统功能的扩展；
3 支持数据通信以实现数据共享；
4 要求实时性强，运行可靠性高；
5 具有自检能力和容错能力，人机界面友好，操作简便快捷。
故障诊断子模块根据设备的状态数据对设备进行故障诊断，分析出具体故障再提供给现场总线设备管理系统，然后设备管理系统跟故障报告提出维修方案。故障诊断分为简易诊断和精密诊断。
5.1 简易诊断:对设备运行状态的初级诊断做出概括性的平价。
5.2 精密诊断:对设备故障的原因、部位以及严重程度进行深入分析，做出判断，从而为进一步的处理决策提供依据。诊断方法分为时域分析和频域分析，时域分析包括时域波形回放、轴心轨迹回放、轴心轨迹分析、数字滤波波形、趋势数据分析、转速数据回放；频域分析包括了频谱分析、全息谱分析、细化分析等。
