MES系统架构是制造业MES系统生执行产管理、正常运行的结构的机构基础，本文将以化工MES系统架构为例进行详细介绍。
化工MES系统架构一般包含MES系统软件构件、及其构件的对外可见的性质和及它们之间的关系。下面整合乾元坤和经验，从五个不同的视角包括逻辑视图、过程视图、实现视图、实施视图和情景视图来描述化工MES系统架构的逻辑视图模型和MES系统结构。总体上来说，每一个视图就是化工MES系统的一个侧面，5个视图结合在一起全面反映化工MES系统架构。
化工MES系统架构
1.逻辑视图

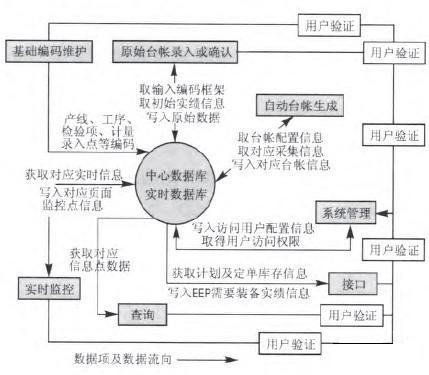

化工MES系统架构的逻辑视图
从化工MES系统架构的逻辑视图可知，化工MES系统的基本功能主要包括基础编码维护、生产实绩管理、生产调度管理、过程质量管理、实时监控、外部接口等。
基础编码维护
主要负责产线、工序、岗位、班次、班组、人员、检验项目等管理工作。
生产实绩管理
根据各个岗位的具体情况，在整合实时采集、岗位录人数据及过程检验数据基础上，形成个性化岗位台帐为基础的作业实绩。
生产调度管理
化工MES系统的监控系统支持下，监视生产车间的实时运行状况，实现在线调度管理及调度指挥，支持生产运行管理，实现事故追溯。
过程质量管理
根据化工MES系统的过程检验部署，在对采样点及相关检验项目编码的基础上，实现过程检化验数据的计算机管理。
实时监控
化工MES系统的该功能主要对生产现场进行实时的画面监控，为各岗位展示现场实绩。化工MES系统在形成过程实绩的基础上，按照基础编码所确定的报表项目，生成用户所需要的报表。
外部接口
包含对ERP获取计划信息及生产处关心的订单信息的支持及ERP相关的设备生产信息。对于ERP，主要是通过接口表或接口视图方式来实现。
2.过程视图
化工MES系统架构的过程视图，主要由过程顺序视图和过程协作视图组成，其平衡过程视图是总体过程视图的主要部分，充分体现了化工MES系统体系结构中总体过程视图的思想。
3.实施视图
实施视图将化工MES系统架构中部署的各功能构件，分布在模块运行的服务器上，数据库部署在具备双机冗余的服务器上，应用服务器及实时数据库部署在另一台服务器上。根据化工MES系统实施视图和系统中各构件之间的基本数据流向，可知MES系统运行基本体系结构如下图：
化工MES系统架构
4.情景视图
情景视图是对化工MES系统重要管理活动的抽象化，将逻辑视图、过程视图和实施视图有机联系起来，从某种意义上说情景视图是重要的需求抽象。根据化工MES系统确定实施的范围，结合业务流程模型，化工MES系统架构的情景视图描述系统角色如何使用系统功能，验证系统功能是否满足业务部门的实际业务需求。
