煤矿MES 架构

煤矿MES系统建设，旨在为煤矿企业建立一套完成的从上层管理到生产调度执行，再到底层工业控制的协同管理体系，通过集成化的煤矿MES 架构，实现ERP系统与SPC系统之间的及时信息交互和生产联动，实现管控一体化！MES系统在信息化构架中的位置地位决定了煤矿MES 架构。

在矿井生产管理中，煤矿MES系统接受上级ERP系统下达的生产计划，在通过煤矿MES系统获取的现场数据，为生产调度管理人员提供大量丰富的生产调度支持信息。管理人员掌握了这些信息后，对车间生产层可下达切实可行的生产指令，对企业决策层可以汇报真实有据的生产情况。下面笔者对煤矿MES 架构进行详细介绍。

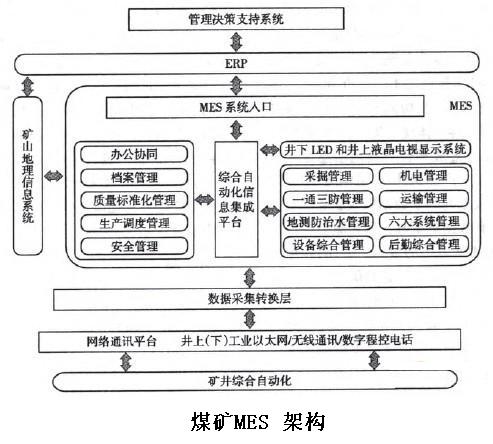

煤矿MES 架构

煤矿MES 架构、功能设计分为两大层次：用户展现层和后台数据中心层。其中数据中心层又细分为业务处理、数据存储和数据采集。

1.用户展现层

者是煤矿MES 架构的上层表现层。鉴于面向的用户应用场景，煤矿MES 架构直观简单，所以MES平台设计以二维、三维图形组态场景为主线，嵌人各工艺、各关键设备、监测地点的实时信息，让用户以最少的操作获得最多的信息量，将信息高度集成。煤矿MES 架构设计中，需要注意系统需要与安全监控子系统、井下人员定位子系统、工业视频监控子系统、主通风机监控子系统、综采监控子系统、自动化水泵控制子系统、电力监控子系统等集成的需求。每个系统都采用动画图像实时显示当前的作业场景，用户可以与系统交互查询关键生产指标和安全监控数据，查看关键设备的运转情况和一段时间的趋势曲线。

煤矿MES系统展现层的另一功能是多以网页列表的形式为各级管理人员提供数据录入、处理，统计报表、业务办理的平台。

2.数据中心

数据中心是煤矿MES 架构的中心，是MES系统运行的核心。煤矿MES系统的数据中心通过建立高性能的企业数据采集和数据处理、存储架构，自动从自动化系统、在线计量系统、安全监控系统、调度指挥系统等处采集数据，按照时间序列存储原始数据，实现数字化信息的集中采集、处理、信息挖掘和业务处理。煤矿MES 架构的数据中心又包括一下两部分：

业务处理层。业务处理层负责展现层与数据中心的数据交互和处理，除了传统意义上的MES系统业务逻辑处理和业务接口功能，煤矿MES 架构的这一层还要实现两个服务，分别是工作流数据交换服务和共享数据集成服务。工作流数据交换服务是整个系统的数据流转引擎，通过定义数据流程，该服务负责把与当前用户相关的数据业务逻辑定义好，以保证展现层能够将信息送到用户桌面，需要经过多人办理的，在当前用户办理之后服务系统会将信息送往下一个办理人处，实现数据的自动流转和交换，将协同办公与MES系统的业务处理紧密结合，再次体现了MES系统的集成特性。

煤矿MES 架构_业务层

此外，煤矿MES 架构处理极具集成性外，还包括同步性，当各系统中有数值更新时，集成平台将反映这个变更，同样集成平台更新完数据后，不需要再单独更新其他系统中的相应值，可以同步这种数据更新服务。

数据存储层。数据存储层负责管理中央主数据库和部署在各层的分布式数据库。接收从业务处理层传来的数据处理请求，准确、及时地分发、存储数据，并分析整个关系数据库中的数据，保证各模块与数据库的交互能够有序进行。

数据采集层。数据采集层主要实现对自动化生产监控网络数据自动采集功能，不能自动采集的数据，用户通过UI界面录入，作为展现层的一部分功能去实现。乾元坤和MES系统采用具有协议转换、安全隔离和数据缓存的网络接口设备，使生产管理网络与生产控制网络连接通讯，保证控制系统的独立安全运行。同时，当遇有网络异常和故障时，能缓存生产数据，网络恢复正常时缓存的数据自动转存到数据库，保证生产控制过程数据不丢失。

独特的煤矿MES 架构，使得企业管理人员可以从煤矿MES系统了解当前生产状态、设备运行状态，统计水、气、能源、物资的消耗情况，极大地提高工作效率，及时帮助管理人员发现问题、控制并降低生产成本；煤矿MES 架构能自动汇总现场发现的各种隐患问题，并跟踪办理结果，通过办公系统和电话、自动化系统等各种方式调度指挥生产。

从煤矿MES 架构就可以看出，煤矿MES系统可以不断优化煤矿企业生产管理流程、业务处理流程，从而持续为企业创造更高的经济效益！
